螺纹精度等级与尺寸公差计算

螺纹是机械工程中不可或缺的紧固件，其精度等级和尺寸公差直接关系到螺纹的互换性和连接性能。理解这两者之间的关系，对于确保螺纹连接的可靠性和提高生产效率至关重要。

螺纹精度等级是衡量螺纹加工质量的重要指标，通常分为3级到9级，其中3级最高，9级最低。国家标准《普通螺纹公差与配合》GB/T197—2003将螺纹公差带标准化，由公差等级和基本偏差组成。公差等级决定了螺纹尺寸的允许偏差范围，而基本偏差则确定了公差带的位置。

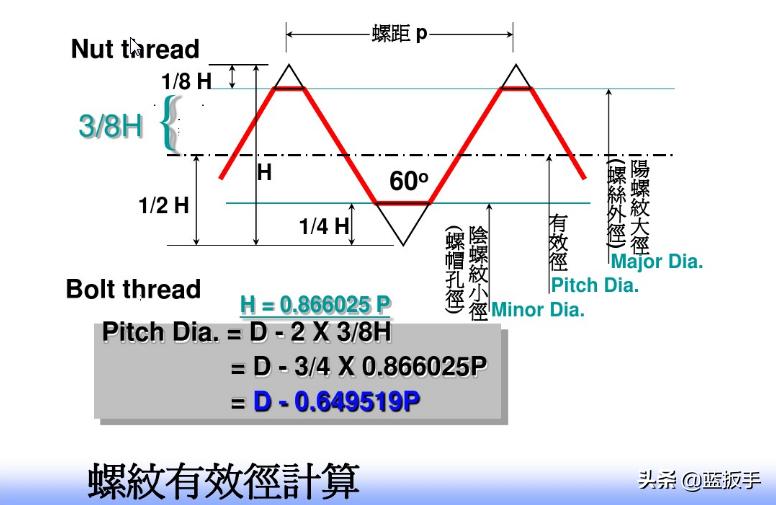

尺寸公差是指螺纹实际尺寸允许偏离其基本尺寸的范围。对于螺纹来说，主要涉及大径、小径和中径的公差。其中，中径公差对螺纹的互换性影响最大。当外螺纹中径比内螺纹中径大时，会影响螺纹的旋合性；反之，当外螺纹中径比内螺纹中径小时，会使内外螺纹配合过松，影响连接的可靠性和紧密性。

螺纹精度等级与尺寸公差的关系体现在以下几个方面：

首先，精度等级越高，尺寸公差越小。这意味着高精度等级的螺纹具有更严格的尺寸控制，能够更好地保证螺纹的互换性。例如，6级精度的螺纹通常用于中等精度要求的场合，而3级精度则用于高精度要求的精密螺纹。

其次，螺纹的旋合长度也会影响精度等级的选择。国家标准将旋合长度分为短、中、长三组，以满足不同使用性能的要求。一般来说，中等旋合长度下的6级公差等级被视为中等精度，而精密级和粗糙级则在此基础上进行调整。

此外，螺纹的配合精度也与精度等级密切相关。GB/T197-2003将普通螺纹的配合精度分为精密级、中等级和粗糙级三个等级。精密级用于要求配合性质变动小的场合，中等级用于一般用途的机械和构件，粗糙级则用于精度要求不高或制造比较困难的螺纹。

值得注意的是，螺纹精度等级的选择应基于实际使用需求。对于需要频繁拆装或要求高可靠性的连接，应选择较高精度等级的螺纹。而对于一些非关键性的连接，可以选择较低精度等级以降低成本。

在实际应用中，螺纹的精度等级和尺寸公差还需要考虑螺距偏差和牙型半角偏差等因素。这些偏差会影响螺纹的作用中径，进而影响螺纹的旋合性和连接强度。因此，在设计和制造螺纹时，需要综合考虑这些因素，以确保螺纹连接的可靠性和互换性。

总之，螺纹精度等级与尺寸公差之间存在着密切的关系，它们共同决定了螺纹的加工质量和使用性能。合理选择螺纹精度等级和控制尺寸公差，对于提高螺纹连接的可靠性、降低生产成本具有重要意义。
