施工图符号的识别

施工图是建筑工程项目施工的主要依据之一 ，它通过各种符号和图例来表达建筑物的结构、构造、装修等内容。正确识别和理解这些符号是确保施工质量的关键。本文将介绍施工图符号的识别方法和标准，帮助读者快速掌握看图要点。

施工图符号识别方法

1. 先看全局，再看局部 。首先浏览整套图纸，了解建筑物的整体布局和主要结构，然后再仔细查看各个局部详图。

2. 结合不同专业图纸看 。建筑施工图（建施）和结构施工图（结施）要结合起来看，同时还要参考设备图纸，确保全面理解设计意图。

3. 按照顺序看 。从上至下、从左至右、由外向内、由大向小、由粗向细地阅读图纸，这样可以避免遗漏重要信息。

4. 注意图例和说明 。施工图中通常会有图例表和文字说明，这些是理解符号含义的重要依据。

常见施工图符号及其含义

1. 定位轴线：用于确定建筑物各部分的位置 。横向轴线用阿拉伯数字编号，纵向轴线用拉丁字母编号，避免使用I、O、Z以免与数字混淆。

2. 索引符号和详图符号：用于指示需要详细表示的部位 。索引符号由直径10mm的圆和水平直径组成，详图符号则在索引符号的基础上加上编号。

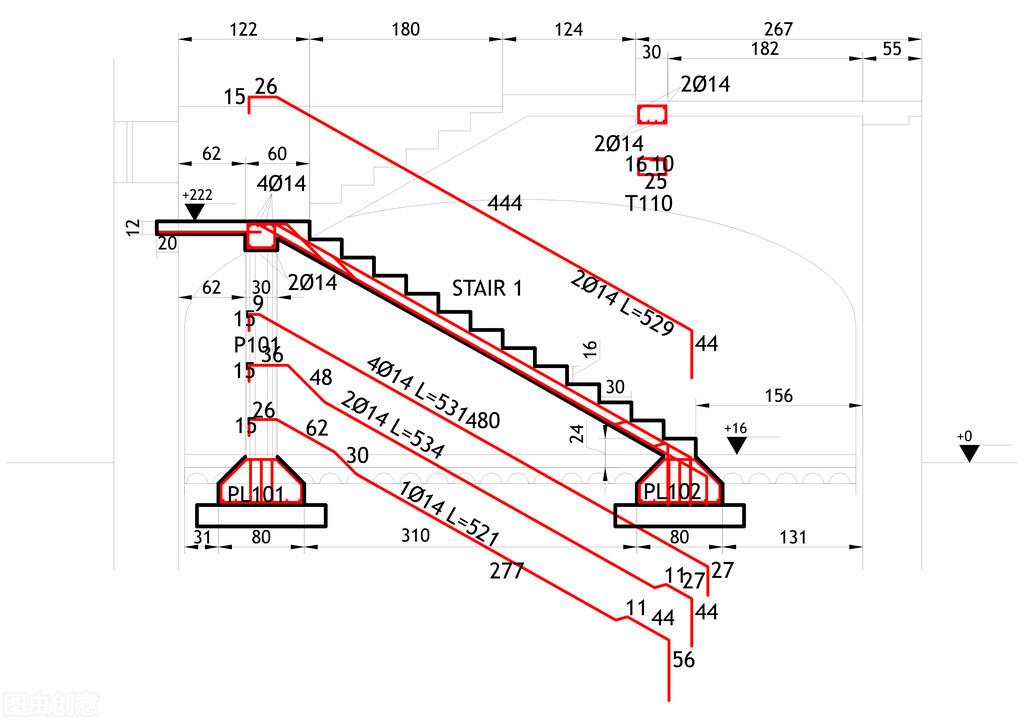

3. 标高符号：表示建筑物的高度尺寸 。通常用等腰直角三角形表示，尖端指向被注高度的位置。

4. 引出线：用于对图样上的某些部位进行文字说明或尺寸标注 。引出线应以细实线绘制，可以是水平直线或折线。

5. 连接符号：用于表示较长构件的断开绘制 。连接符号为折断线，用大写拉丁字母表示连接编号。

6. 对称符号：用于表示图形完全对称的部分 。在对称中心线两端画出两段平行线，长度为6～10mm，间距为2～3mm。

7. 指北针：用于指示建筑物的朝向 。通常是一个直径24mm的圆，指针指向北方，并标注“北”或“N”。

8. 坡度符号：用于表示倾斜部分的坡度 。坡度符号一般指向下坡方向。

施工图符号使用标准

为了保证图纸的统一性和整洁性，施工图符号的使用需要遵循一定的标准：

1. 符号的大小和比例要一致，避免因比例不同导致的误解。

2. 符号的位置要准确，特别是定位轴线、标高等关键符号，必须精确无误。

3. 符号的使用要规范，如索引符号和详图符号的画法、标高符号的方向等，都要符合标准。

4. 图例和说明要清晰，确保所有符号都有明确的解释。

5. 符号的层次要分明，从整体到局部，从粗到细，要有明显的过渡。

施工图符号的识别需要长期的实践和积累。初学者可以先从基本符号学起，然后逐步掌握复杂图例。在阅读图纸时，要善于利用各种辅助工具，如放大镜、图例表等。同时，要多与设计人员沟通，及时解决看不懂的符号。通过不断的实践和学习，相信你很快就能成为一名合格的施工图阅读者。
