二极管怎么区分正负极性？一文教你区分

二极管是电子电路中最基本、最重要的元件之一。它是一种具有两个电极的半导体器件，只允许电流单向流动。在各种电子设备中，从简单的收音机到复杂的计算机，都能找到二极管的身影。正确判断二极管的正负极性对于电路设计和维修至关重要。

对于直插式发光二极管（LED），可以通过观察引脚长度来判断极性。通常，长引脚为正极，短引脚为负极。另一种方法是观察LED内部的电极结构。较小的电极是正极，较大的类似碗状的电极是负极。

贴片式LED的极性判断略有不同。可以通过观察背面的印刷标识来判断，如“T”字形或倒三角形符号。“T”字形中横线的一边是正极，另一边是负极。倒三角形的“边”靠近的是正极，“角”靠近的是负极。

对于普通晶体二极管，有几种常见的判断方法：

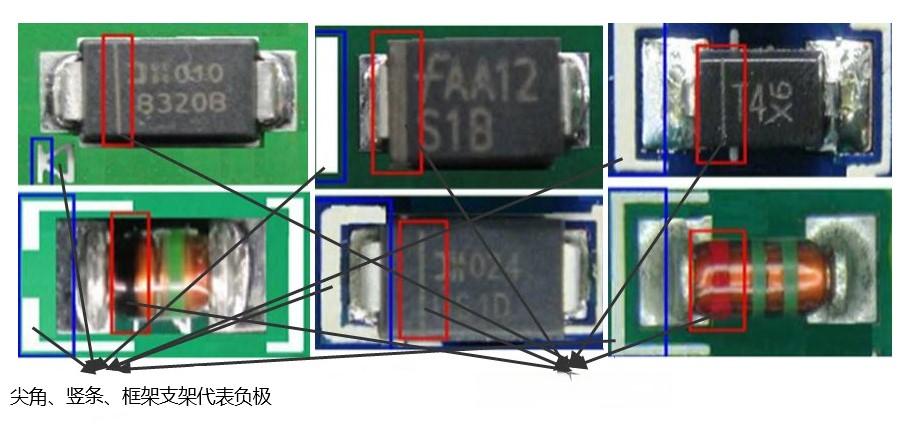

1. 有缺口的一端为负极。
2. 有横杠的一端为负极。
3. 有白色双杆的一端为负极。
4. 三角形箭头方向的一端为负极。
5. 插件二极管丝印小圆一段是负极，大圆是正极。

值得注意的是，二极管的这些物理特征并不是判断极性的唯一标准。最可靠的方法是使用万用表进行测试。将万用表设置为二极管测试档，红表笔接二极管一端，黑表笔接另一端。如果读数为正向电压值（如0.6V~0.7V），则红表笔接触的是正极；如果显示“OL”（超出量程），则红表笔接触的是负极。

二极管的工作原理基于PN结的单向导电性。当正向电压施加到二极管两端时，电流可以顺利通过；而反向电压则几乎无法通过。这种特性使得二极管可以作为电子开关使用。二极管的伏安特性曲线显示，正向电压超过一定阈值（硅管约0.5V，锗管约0.1V）时，电流会急剧增加；而反向电压下，电流几乎为零，除非电压高到引起击穿。

二极管在实际应用中扮演着不可或缺的角色。在电源电路中，二极管常被用作整流器，将交流电转换为直流电。在信号处理电路中，二极管可以作为限幅器或钳位器，限制信号的幅度。在保护电路中，二极管可以防止反向电流损坏其他元件。此外，发光二极管（LED）在照明和指示灯领域得到了广泛应用。

随着技术的进步，二极管的种类和应用范围不断扩大。例如，稳压二极管可以在反向击穿状态下稳定电压；光电二极管可以将光信号转换为电信号；变容二极管则可以用作可变电容器。这些特殊类型的二极管为电子工程师提供了更多设计可能性。

正确理解和使用二极管，不仅能够提高电路设计的效率，还能避免因极性错误导致的设备损坏。因此，掌握二极管的极性判断方法和工作原理，对于任何电子爱好者或工程师来说都是必不可少的技能。
