电路知识：单相双值电容电动机原理与接线

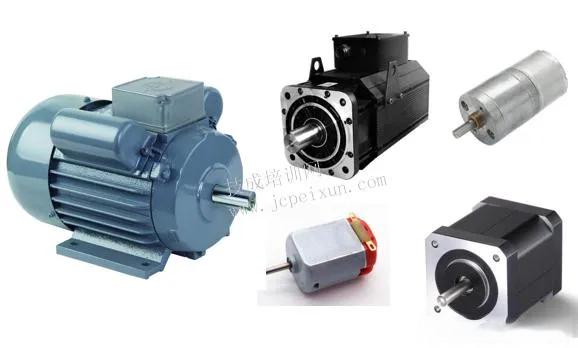

单相双值电容电动机是一种常见的小型交流电机，广泛应用于家用电器和农用设备中。它通过巧妙的电路设计，在单相电源下实现了类似三相电机的旋转效果，具有结构简单、成本低廉、维护方便等优点。

这种电机的核心在于其独特的电容配置。它在电路中分别接入了启动电容和运行电容，两者并联后与其中一个绕组串联。启动电容容量较大，主要用于增加电机的启动转矩；运行电容容量较小，用于改善电机的运行性能。这种设计使得电机在启动和运行时都能获得最佳的性能表现。

工作原理方面，单相双值电容电动机利用了电容的移相特性。当交流电通过电容时，电流会超前电压一个角度。通过在两个绕组上分别串联不同容量的电容，可以使得流过两个绕组的电流在相位上相差约90度。这种相位差产生了旋转磁场，从而驱动电机旋转。

接线方法是这种电机的关键。通常，电机的主绕组和副绕组在空间上呈90度夹角布置。启动时，离心开关闭合，两个电容同时接入电路，产生较强的启动转矩。当电机达到一定转速后，离心开关自动断开，切断启动电容，电机进入正常运行状态，仅由运行电容维持旋转磁场。

单相双值电容电动机的应用非常广泛。在农用设备中，如水泵、饲料粉碎机等，它提供了足够的启动转矩和稳定的运行性能。在日用电器中，如洗衣机、电风扇等，它实现了平稳的运转和简单的正反转控制。通过调换主绕组或副绕组的两根引线，就可以轻松改变电机的转向，这种灵活性使得它在各种需要正反转的应用中大受欢迎。

这种电机的优势主要体现在以下几个方面：首先，它能够在单相电源下实现类似三相电机的性能，大大拓宽了其应用范围。其次，通过合理设计电容参数，可以优化电机的启动和运行性能，提高效率。最后，其结构简单、维护方便，降低了使用成本。

总的来说，单相双值电容电动机虽然看似简单，却蕴含了巧妙的电气设计思想。它通过巧妙利用电容的特性，在单相电源下实现了旋转磁场，从而驱动电机旋转。这种设计不仅解决了单相电源下电机启动和运行的难题，还为各种小型设备提供了可靠的动力来源。在我们的日常生活中，这种电机无处不在，默默地为我们提供着各种便利。
