热设计：改善IGBT功率模块热传导路径

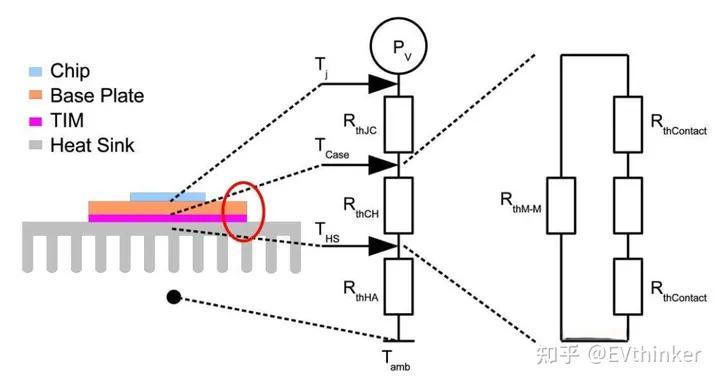

IGBT功率模块作为电力电子系统的核心部件，其热设计直接影响着整个系统的性能和可靠性。随着IGBT向高功率、高集成度方向发展，热管理问题日益突出，成为制约其性能提升的关键瓶颈。如何有效改善热传导路径，降低热阻，提高散热效率，成为当前IGBT功率模块热设计的关键挑战。

近年来，业界在IGBT功率模块热设计方面取得了显著进展。其中，直接水冷散热（DLC）技术备受关注。株洲中车时代电气开发的DLC IGBT模块采用针翅（Pin Fin）结构基板，实现了直接液体冷却。与传统平面基板结构相比，这种设计将整体热阻Rth j-h降低了约50%。实验数据显示，采用DLC结构的IGBT模块在相同工况下，芯片结温可降低10℃以上，显著提高了模块的热稳定性和可靠性。

另一项创新是平面封装双面散热（DSC）技术。中车时代电气开发的DSC平面封装汽车IGBT模块，通过金属层替代芯片表面的铝键合引线互连，实现了双面冷却效果。这种设计将模块的散热效率提高了一倍，等效Rth j-c降低了约50%。实验结果显示，采用DSC结构的IGBT模块在相同工况下，芯片结温可降低15℃以上，大大提高了模块的热性能和温度可靠性。

集成相变散热（PCC）技术也是当前研究的热点。中车时代电气开发的PCC IGBT模块，通过在基板中集成相变散热结构，实现了高效率散热和紧凑封装。模拟结果表明，与传统结构相比，这种集成相变结构能够降低热阻约15%。这种设计不仅提高了散热效率，还简化了模块结构，为高功率密度IGBT模块的发展提供了新的方向。

这些新技术的应用，极大地改善了IGBT功率模块的热传导路径。通过减少热阻，提高散热效率，有效降低了芯片结温，提高了模块的热稳定性和可靠性。以DSC结构为例，其热阻比传统结构降低了约50%，这意味着在相同功率损耗下，芯片结温可降低约10℃。这对于提高IGBT模块的性能和寿命具有重要意义。

展望未来，IGBT功率模块的热设计将朝着更高效率、更紧凑、更智能的方向发展。随着新材料、新工艺的不断涌现，我们有理由相信，IGBT功率模块的热管理问题将得到进一步解决，为电力电子系统的发展提供更强大的支撑。
