「动图秒懂」四大显微设备SEM、TEM、AFM、STM工作原理，看图说话

在微观世界探索的舞台上，扫描电子显微镜（SEM）、透射电子显微镜（TEM）、原子力显微镜（AFM）和扫描隧道显微镜（STM）这四大显微设备如同四位技艺精湛的侦探，各自拥有独特的“探案”技巧，帮助科学家们揭开物质世界的奥秘。

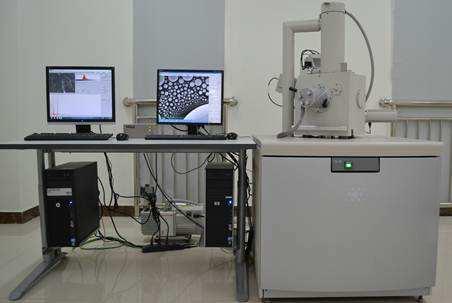

扫描电子显微镜（SEM）就像一位细致入微的摄影师。它利用细聚焦电子束在样品表面扫描，激发各种物理信号，然后将这些信号转化为图像。想象一下，当你用放大镜仔细观察一片树叶的纹理时，SEM就是那个能让你看到微观世界细节的超级放大镜。它的放大倍数可达30到100万倍，分辨率高达1纳米，让我们得以欣赏到断口形貌、表面显微结构等微观世界的美景。

透射电子显微镜（TEM）则是一位擅长透视的X光医生。它将高能电子束投射到非常薄的样品上，通过透射或衍射的电子束形成图像，揭示样品内部的微观组织结构。就像医生用X光片观察人体内部一样，TEM让我们能够研究纳米材料的结晶情况，观察纳米粒子的形貌和分散情况。它的分辨率可达0.1到0.2纳米，让我们得以一窥物质世界的最细微结构。

原子力显微镜（AFM）则是一位触觉敏锐的盲人按摩师。它通过一根极其敏感的微悬臂，其末端有一个微小的针尖，来“触摸”样品表面。当针尖与样品表面原子间产生微弱作用力时，微悬臂会发生形变，从而获得样品表面形貌的信息。AFM不仅能提供真正的三维表面图，还能研究包括绝缘体在内的各种固体材料，无需对样品进行特殊处理。它的分辨率接近原子级别，让我们得以“触摸”到物质表面的每一个起伏。

扫描隧道显微镜（STM）则是一位精通量子力学的魔法师。它利用量子理论中的隧道效应，通过一根带有微小电荷的探针，探测物质表面的结构。当探针缓慢扫过样品表面时，通过测量流过探针的电流变化，就能得到样品表面的图像。STM的分辨率同样能达到原子级别，让我们得以在微观世界中“穿墙而过”，直接观察到物质表面的原子排列。

这四大显微设备各有千秋，但它们共同构成了探索微观世界的强大工具。它们不仅帮助科学家们揭示了物质的微观结构，还推动了材料科学、纳米技术、生物学等多个领域的快速发展。正如显微镜的发明让人类第一次看到了微生物世界一样，这些先进的显微设备正在不断拓展我们对物质世界的认知边界，为我们打开一扇通往微观世界的大门。
