PVC颗粒表面为什么会出现许多小麻点？

PVC颗粒表面出现小麻点是一个常见的质量问题，严重影响了最终产品的外观和性能。这种现象不仅影响了产品的美观度，还可能导致制品表面光泽度下降、物理性能不稳定等问题。那么，这些小麻点是如何产生的？又该如何控制PVC颗粒的质量呢？

小麻点的产生主要与以下几个因素有关：

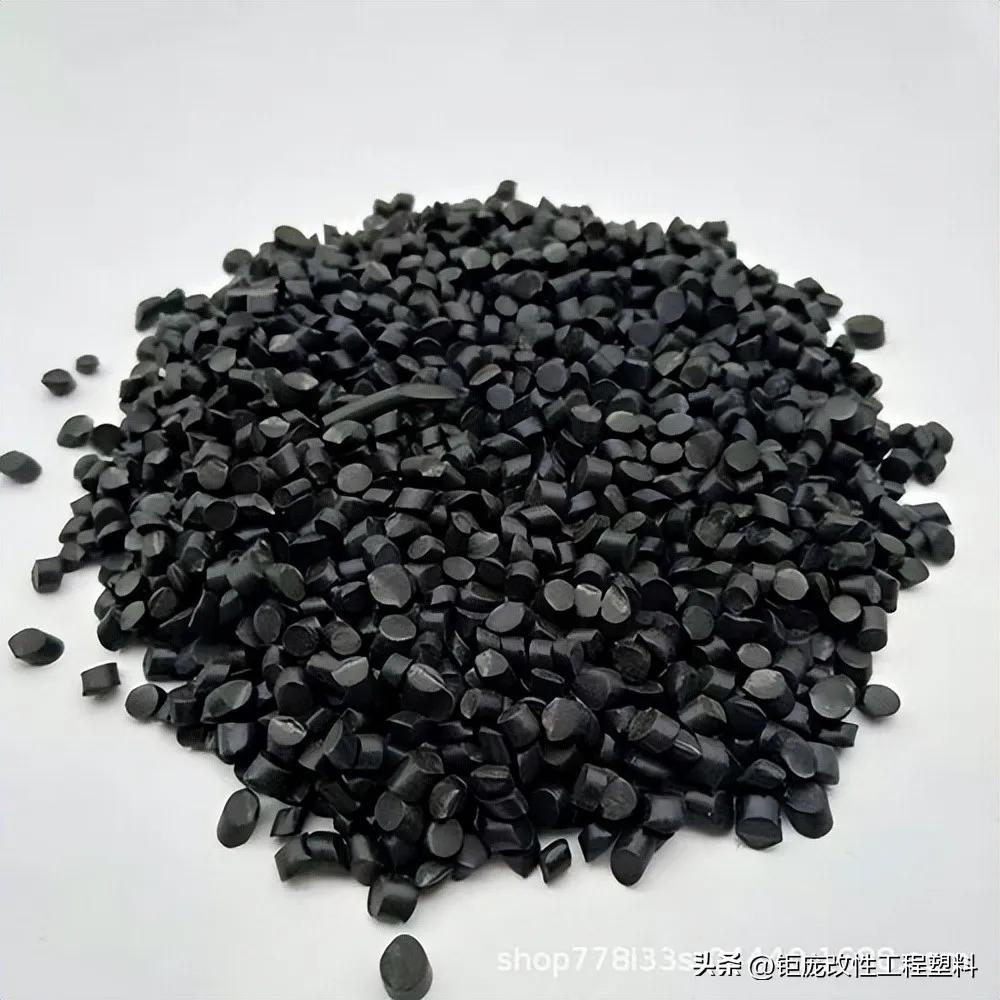

首先，色粉未完全熔化是主要原因之一。当PVC颗粒表面过于光滑时，未完全熔化的色粉颗粒会清晰地显现出来，形成小麻点。这通常发生在黑色PVC颗粒中较为常见。

其次，熔料温度过高也是一个重要原因。过高的温度会导致熔料分解，形成碳化物，从而在制品表面产生黑点和条纹。因此，对于热敏性较强的PVC材料，需要严格控制料筒尾部温度。

此外，原料质量也是影响因素之一。如果原料中易挥发物含量过高、水敏性树脂干燥不良、再生料用量过多等，都可能导致制品表面产生黑点和条纹。

了解了小麻点产生的原因，我们再来看看PVC颗粒的生产工艺流程。PVC造粒过程主要包括配料前的准备、配方称量、捏合、挤出造粒等步骤。每个环节都对最终产品质量有着重要影响。

在配料前的准备阶段，需要对树脂进行过筛、增塑剂过滤、粉末状添加剂磨浆等处理。例如，粉末状聚氯乙烯通常采用40目的筛网，而颗粒状聚乙烯或聚丙烯则使用比树脂粒径稍大的细丝网。

捏合过程分为加热捏合和冷却捏合。以软质聚氯乙烯为例，加热捏合的时间为10-15分钟，出料温度为95-100℃；冷却捏合的时间为5-10分钟，出料温度需降至50℃以下。

挤出造粒是关键步骤，需要严格控制挤出温度、螺杆转速、切刀转速和粒料冷却。以直径65mm的单螺杆挤出机为例，其温度设置依次为140-150℃、160-170℃、150-160℃、150-160℃，螺杆转速为20-30r/min。

要控制PVC颗粒的质量，需要关注以下几个关键指标：

首先是表观密度。根据国家标准，PVC树脂的表观密度应在0.40-0.65g/mL之间。较高的表观密度意味着颗粒更紧密，有利于提高制品的物理性能。

其次是白度。PVC树脂的白度直接影响最终产品的颜色。以Wr值表示的白度，通常要求在74%以上。白度的高低与氯乙烯单体质量、聚合工艺等因素有关。

再者是热稳定性。PVC树脂在140℃下的分解时间是衡量其热稳定性的关键指标。分解时间越长，说明树脂的热稳定性越好，有利于减少加工过程中的分解。

最后是人工光老化性能。这反映了PVC树脂在长期使用过程中的耐老化能力。通过氙灯照射试验，可以评估树脂的光稳定性。

综上所述，PVC颗粒表面小麻点的产生是多方面因素共同作用的结果。要控制PVC颗粒的质量，需要从生产工艺的各个环节入手，严格把控关键指标。只有这样，才能确保最终产品的质量和性能，满足下游客户的需求。
