一套完整的建筑施工图包含哪些图纸？

建筑施工图是指导建筑工程实施的一套详细图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确地表示出来。 一套完整的建筑施工图包含多个组成部分 ，每个部分都承担着特定的功能。

建筑施工图的组成及其作用

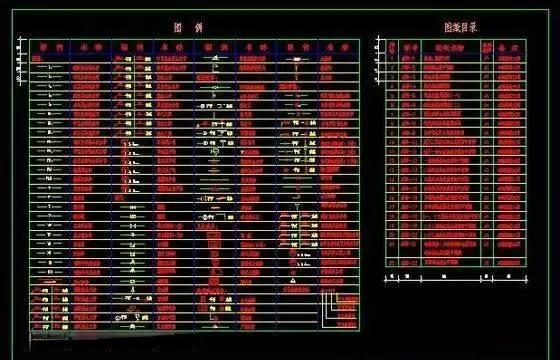

1. 封面和图纸目录：封面包括项目名称、设计单位、出图时间等基本信息。图纸目录则列出所有图纸的编号及名称，方便查阅。

2. 设计总说明 ：内容包括施工图的设计依据、项目规模和建筑面积、标高关系、材料和施工要求说明等。这是理解整个设计意图的关键部分。

3. 建筑施工图：包括总平面图、平面图、立面图、剖面图和构造详图 。这些图纸详细描述了建筑物的规划位置、外部造型、内部布局、装修构造等。

4. 结构施工图：包括结构平面布置图和各构件的结构详图 ，展示了建筑物的承重结构、结构类型、构件尺寸等信息。

5. 设备施工图：涵盖给排水、采暖通风、电气等设备的平面布置图和详图 ，确保各种设备的正确安装。

6. 装修施工图：对装修要求较高的建筑物会单独绘制装修图 ，包括平面布置、楼地面装修、天花平面、墙柱面装修等。

7. 消防施工图：根据项目要求设计的烟感、喷淋、消防广播、火灾自动报警等机电系统图纸 。

施工图的编排与阅读方法

为了便于查阅和管理，施工图通常按照一定的次序编排。基本图在前，详图在后；先施工的在前，后施工的在后；重要的在前，次要的在后。阅读施工图时，应从大局入手，按照编排次序由粗到细、前后对照阅读。先读首页图了解整体情况，再阅读设计总说明了解设计依据和标准，最后按照建筑施工图、结构施工图、设备施工图的顺序逐张阅读。

施工图绘制的规范要求

建筑施工图的绘制需要遵循一系列规范，如《建筑制图标准》GB/T 50104-2010。这些规范规定了图线、比例、图例、图样画法等方面的要求，确保图纸的清晰性和准确性。例如，平面图的方向应与总图方向一致，立面图应包括投影方向可见的建筑外轮廓线和墙面线脚等。

建筑施工图是建筑设计和施工的重要依据，其完整性、准确性和规范性直接影响到工程的质量和安全。因此，无论是设计人员还是施工人员，都必须高度重视施工图的编制和阅读，确保每个细节都符合要求。
