分享：HRB400E热轧带肋钢筋组织和力学性能

HRB400E热轧带肋钢筋是一种广泛应用于建筑领域的关键材料。然而，其微观结构的复杂性往往决定了其力学性能的优劣。近期一项研究揭示了HRB400E钢筋在微观组织方面的一些独特特征，这些特征不仅影响其力学性能，还对实际应用提出了新的挑战。

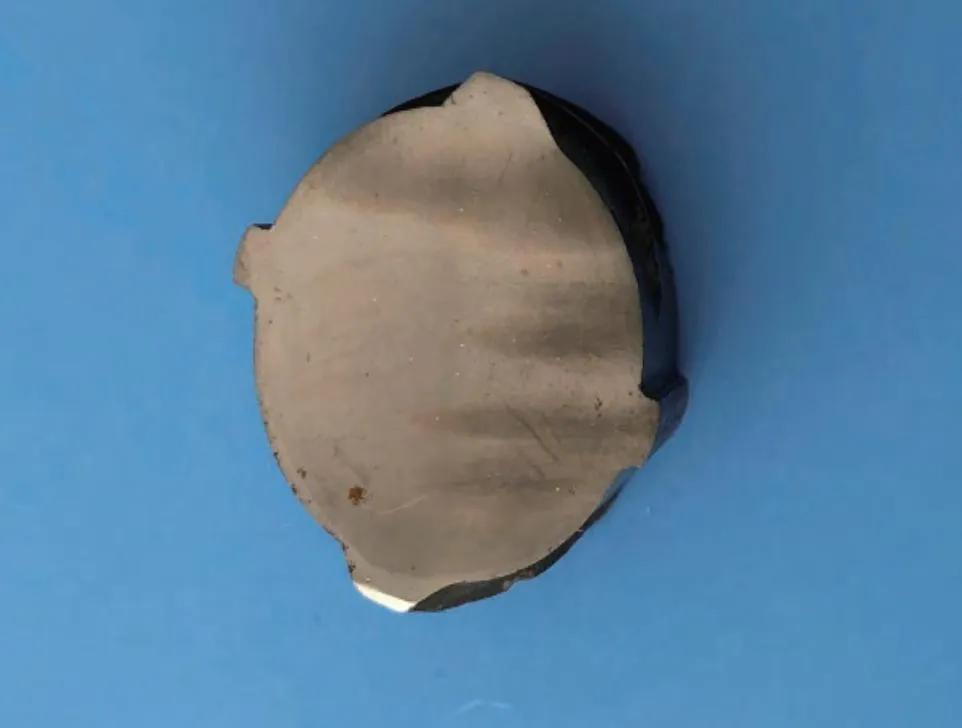

研究发现，HRB400E钢筋的横截面边缘出现了未完全封闭的异常组织。这种异常组织的存在可能会对钢筋的抗拉强度和韧性产生不利影响。同时，在横截面中心区域还观察到了“条带状”组织，这种组织的腐蚀颜色明显不均匀，这可能会影响钢筋的耐腐蚀性能。

这些微观结构的异常不仅影响了HRB400E钢筋的力学性能，还给实际检验工作带来了挑战。根据GB/T 1499.2—2018标准进行金相组织检验时，研究者发现，如果制样操作不当，可能会产生宏观假象组织，从而误导检验结果。这提醒我们在实际检验工作中需要格外注意，提高检验的效率和准确度。

此外，研究还强调了密切关注试样上出现的其他异常组织的重要性。这些异常组织可能是生产工艺中的问题所导致，及时发现并调整工艺可以有效减少生产损失，提高产品质量。

HRB400E热轧带肋钢筋的微观结构与其力学性能密切相关。一般来说，HRB400E钢筋的屈服强度应不小于400MPa，抗拉强度应不小于540MPa。这些性能指标的实现很大程度上依赖于其微观组织的优化。例如，细小的铁素体晶粒和适量的珠光体组织可以提高钢筋的强度和韧性。

然而，实际生产中，由于冷却速度、变形程度等因素的影响，HRB400E钢筋的微观组织可能会出现偏差，从而影响其力学性能。例如，如果冷却速度过快，可能会导致马氏体组织的形成，这虽然可以提高强度，但会显著降低韧性和塑性。

因此，在HRB400E钢筋的生产和应用中，需要严格控制其微观组织。这不仅需要优化生产工艺，还需要建立完善的质量检验体系。只有这样，才能确保HRB400E钢筋在实际应用中发挥其应有的性能，为建筑安全提供可靠保障。
