化工静设备图例

在化工行业中，静设备图例是工程师们日常工作中不可或缺的工具。这些图例不仅代表了各种复杂的化工设备，更是设计、制造和维护过程中沟通的重要桥梁。然而，正确理解和使用这些图例并非易事，需要工程师们具备扎实的专业知识和丰富的实践经验。

化工静设备图例的识别方法主要基于设备的结构特征和用途。根据《化工静设备基础知识分享》，化工设备可以分为容器、塔器、换热器、反应器和管式炉等几大类。每类设备都有其独特的图例表示方法，例如：

1. 容器：用于储存物料或完成传质、传热或化学反应所需的工作空间。常见的容器包括储罐、计量罐和高位槽等。

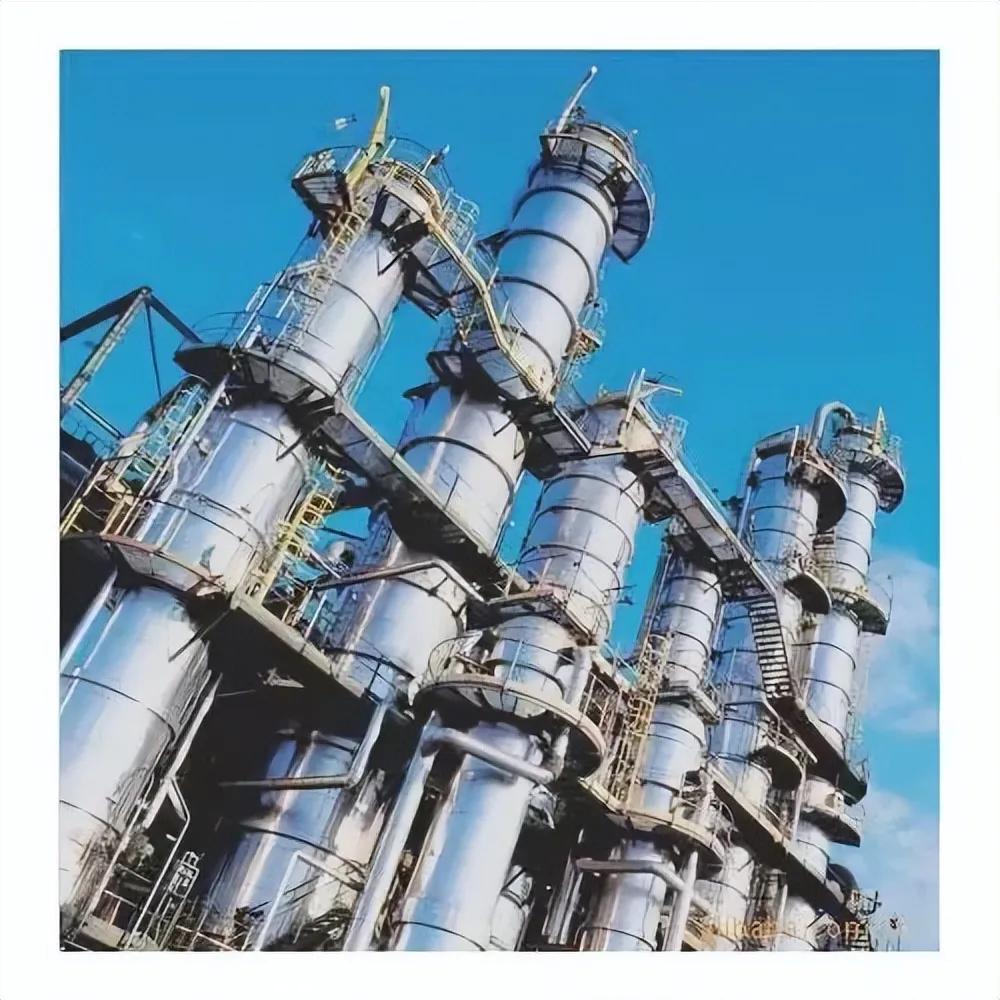

2. 塔器：主要用于分离混合物，如精馏塔和吸收塔等。

3. 换热器：用于实现热量交换，如热交换器和冷却器等。

4. 反应器：用于完成介质的物理、化学反应，如反应釜和合成塔等。

5. 管式炉：主要用于加热物料，如加热炉和裂解炉等。

在识别这些图例时，工程师们需要特别注意设备的结构细节。以容器为例，它通常由筒体、封头、支座、法兰及各种开孔组成。每个部分都有其特定的图例表示方法，例如筒体通常用实线表示，而封头则用虚线表示。这些细节对于正确理解和使用图例至关重要。

化工静设备图例的应用主要体现在以下几个方面：

1. 设计阶段：工程师们使用这些图例来绘制工艺流程图（PFD）和管道及仪表图（P&ID）。这些图纸是设计过程中不可或缺的工具，用于展示设备的布局和连接关系。

2. 制造阶段：制造商根据图例来生产相应的设备。正确的图例使用可以确保设备的制造符合设计要求。

3. 维护阶段：在设备的日常维护和故障排除中，图例是技术人员快速定位问题的关键。例如，通过识别特定的图例，技术人员可以迅速判断出是换热器还是反应器出现了问题。

4. 安全管理：在化工生产中，安全始终是首要考虑因素。正确的图例使用可以帮助工程师们识别潜在的安全风险，如高压容器或储存易燃物质的设备。

然而，随着化工技术的不断发展，新的设备类型不断涌现，相应的图例也在不断更新。因此，工程师们需要持续学习和更新自己的知识库，以适应行业的发展需求。

总的来说，化工静设备图例是化工工程师们的“秘密武器”。正确理解和使用这些图例不仅能够提高工作效率，还能确保化工生产的安全性和经济性。在未来，随着数字化和智能化技术的发展，我们有理由相信这些图例将会变得更加精确和智能，为化工行业的可持续发展提供更强大的支持。
