流平剂流平性影响因素、各种类流平剂作用原理及流平性的判断方法

涂料施工后，能否形成平整光滑的涂膜，关键在于流平剂的作用。流平剂作为一种重要的涂料助剂，其作用原理、影响因素和判断方法值得深入探讨。

流平剂的作用原理主要体现在两个方面：降低表面张力和消除表面张力梯度。当涂料涂布到底材表面时，会形成“底材-漆膜界面”和“漆膜-空气界面”两个界面。流平剂通过降低漆膜表面张力，使体系总能量降低，从而自发迁移到漆膜表面，促进涂料的流动和流平。以有机硅流平剂为例，其结构中的聚醚改性链段能够显著降低表面张力，同时具有良好的迁移性能，能够有效消除表面张力梯度，从而改善涂料的流平性。

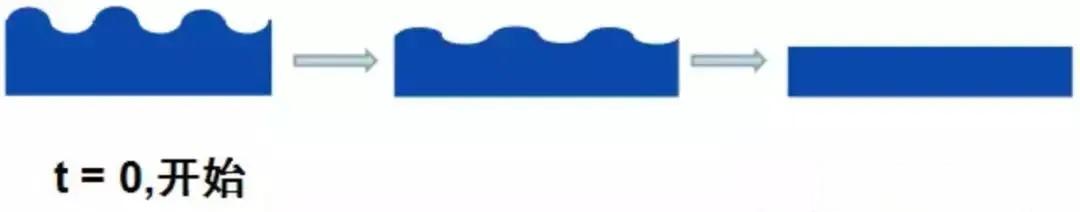

然而，流平剂的作用效果受到多种因素的影响。首先是涂料的表面张力。较低的表面张力有利于涂料更好地润湿底材，促进流动。其次是湿膜产生的表面张力梯度。里层和表层的表面张力差异会导致紊流，影响流平效果。此外，涂料的粘度、湿膜厚度、流变性以及施工工艺和环境等都会影响流平性。例如，粘度越大，流平越慢；涂膜越厚，流平越快；表面张力越大，流平越快。

不同类型的流平剂具有各自的特点和适用场景。有机硅流平剂能够显著降低表面张力，提高底材润湿能力和漆膜流动性，特别适用于需要改善滑爽性和抗刮伤性的场合。丙烯酸流平剂则能够平衡漆膜表面张力差异，获得类似镜面的平整表面。对于需要更强底材润湿性的底漆，可以考虑使用有机硅流平剂或改性丙烯酸流平剂。而在面漆和透明漆中，通常选用低分子量丙烯酸流平剂以获得良好的流平性而不产生雾影。

氟碳化合物类流平剂虽然高效，但价格昂贵，一般在其他流平剂难以发挥作用时使用。值得注意的是，有机硅流平剂在金属闪光漆中可能导致片状铝颜料排列不均，因此需要谨慎使用。

在实际应用中，如何判断流平剂的效果呢？一种简单的方法是目测涂料干燥后的表面，如果没有缩孔、针孔、橘皮、刷痕等缺陷，可以初步判断流平性较好。然而，这种方法缺乏定量指标，容易引起分歧。因此，涂料行业制定了专门的标准来评定流平性。例如，GB/T 1750-1979涂料流平性测定法通过测定涂料在一定底材上达到流平所需的时间来评价流平性。GB-S107水平流动性测定法则通过测定环氧粉末涂层试片在一定温度下熔化后的直径大小来评估流平性。ASTM D2801流平性测定法则使用纽约涂料协会的流平性刮刀，以两条漆条流到一起的能力来确定流平性等级。

流平剂的选择和使用需要综合考虑涂料配方、施工条件和性能需求。通过合理选择和使用流平剂，可以有效改善涂料的流平性，提高涂膜的外观质量和保护性能，从而满足不同应用场景的需求。
