如何选择一个合适的电感？

发布时间：2024-09-02

电感是电子电路中不可或缺的元器件，它在开关电源、滤波电路等应用中扮演着关键角色。然而，面对市场上琳琅满目的电感产品，如何选择一个合适的电感却并非易事。本文将从工程师的角度，为您解析电感选择的核心要点。

电感在电路中的关键作用

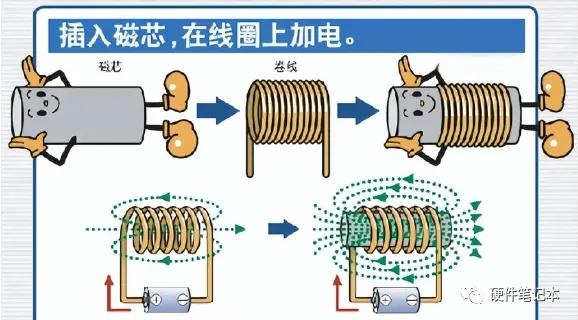

电感的基本功能是储存磁场能量。在开关电源中，电感主要用于储能和平滑电流。当开关导通时，电感储存能量；当开关断开时，电感释放能量，从而维持输出电压的稳定。此外，电感还常与电容一起构成LC滤波电路，用于滤除电源中的高频噪声。

选择电感的关键参数

选择电感时，需要考虑以下几个关键参数：

电感值：这是最基本的参数，决定了电感的储能能力和滤波效果。电感值通常在100kHz或1MHz下测量，容差范围一般为±20%或±30%。
饱和电流：电感在工作时会遇到直流偏置电流，当电流超过一定值时，电感值会急剧下降，这种现象称为饱和。饱和电流是电感能够正常工作的最大电流值。
直流电阻（DCR）：电感线圈的直流电阻会影响电感的效率。在轻载条件下，交流电阻（ACR）的影响也不容忽视。
自谐振频率（SRF）：电感在高频时会表现出电容特性，SRF是电感从电感性转变为电容性的频率点。
封装结构：不同的封装会影响电感的漏磁和散热性能。

不同类型电感的特点及适用场景

铁氧体电感：具有较高的相对磁导率，适用于高频应用。但其饱和电流较低，且饱和特性较陡。
粉末铁芯电感：如铁硅铝合金（Sendust）和铁镍钼合金（MPP），具有较好的饱和特性和温度稳定性。适用于需要较高饱和电流的应用。
铁粉芯电感：成本较低，饱和特性缓和，适用于大电流应用。
冲压式电感：结构紧凑，漏磁小，适用于空间受限的场合。

实用的电感选择建议

确定工作条件：首先明确电感的工作电压、电流和频率范围。
选择合适的电感值：根据电路需求，选择合适的电感值。一般来说，较大的电感值有利于降低输出电压纹波，但会增加体积和成本。
考虑饱和特性：对于需要大电流的应用，应选择饱和电流较高的电感。
注意频率特性：确保电感的SRF远高于工作频率，以避免高频时电感特性发生变化。
考虑封装结构：对于空间受限的应用，可选择冲压式电感；对于EMI敏感的场合，应选择屏蔽良好的电感。
进行实际测试：在设计阶段，应通过实际测试验证电感的性能，确保满足电路要求。

选择合适的电感是一个权衡的过程，需要综合考虑多个因素。通过理解电感的工作原理，明确关键参数，并结合具体应用需求，工程师们就能做出明智的选择，为电路设计奠定坚实的基础。
