钢桁架结构在现代建筑中扮演着重要角色，其分类方式多样，每种分类都有其独特的特点和适用场景。本文将从力学简图、外形和构造特点三个方面，深入探讨钢桁架结构的分类及其应用。

钢桁架结构按力学简图分类

按力学简图分类，钢桁架可分为简支的和连续的、静定的和超静定的、平面的和空间的。其中，简支钢桁架应用最为广泛。这种桁架受力明确，杆件内力不受支座沉陷和温度变化的影响，构造简单，安装方便。相比之下，连续钢桁架能节省钢材，但其内力受支座沉陷和温度变化的影响较敏感，制造和安装精度要求较高。

钢桁架结构按外形分类

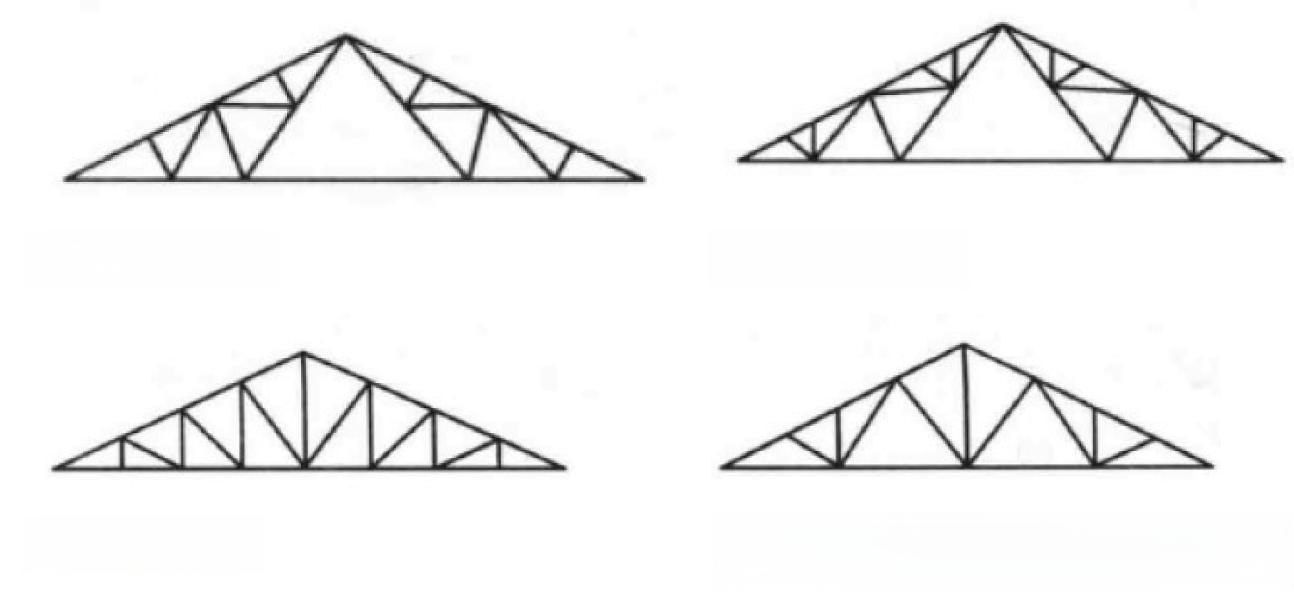

按外形分类，钢桁架可分为三角形、梯形、平行弦和多边形。三角形钢桁架常用于屋面坡度较陡的屋架，跨度一般在18～24米以下。梯形钢桁架则适用于屋面坡度较平缓的屋架，跨度一般为18～36米，应用较广。平行弦钢桁架构造较简单，常用于各类钢桁架。多边形钢桁架受力较好，但制造较复杂，主要用于大跨度钢桁架。

钢桁架结构按构造特点分类

按杆件内力、杆件截面和节点构造特点，钢桁架可分为普通、重型和轻型。普通钢桁架一般采用单腹式杆件，通常是两个角钢组成的T形截面，有时也用十形、槽形或管形等截面，在节点处用一块节点板连接，构造简单，应用最广。重型钢桁架的杆件受力较大，采用由钢板或型钢组成的H形或箱形截面，节点处用两块平行的节点板连接，常用于跨度和荷载较大的钢桁架，如桥梁和大跨度屋盖结构。轻型钢桁架采用小角钢及圆钢或薄壁型钢组成，主要用于小跨度轻屋面的屋盖结构。

钢桁架结构的应用场景

钢桁架结构因其独特的力学性能和构造特点，在多个领域有着广泛的应用。在工业与民用建筑中，钢桁架常用于屋盖结构、吊车梁、桥梁和水工闸门等。在大跨度公共建筑屋盖结构中，钢网架（属于空间钢桁架）的应用也十分普遍。各种类型的塔架，如电视塔、输电塔等，常用三面、四面或多面平面桁架组成的空间钢桁架。

钢桁架结构的分类不仅体现了其多样性和适应性，也反映了工程师们在设计和应用中的不断创新。随着材料科学和结构设计技术的进步，钢桁架结构的应用前景将更加广阔，为现代建筑提供更多可能性。
