一张图带你了解拉削加工

拉削加工是一种高效的金属切削工艺 ，它利用多齿的拉刀在拉力作用下作轴向运动，一次性完成工件内、外表面的精加工。这种加工方法以其高效率和高精度著称，广泛应用于汽车、航空航天、医疗设备等多个行业。

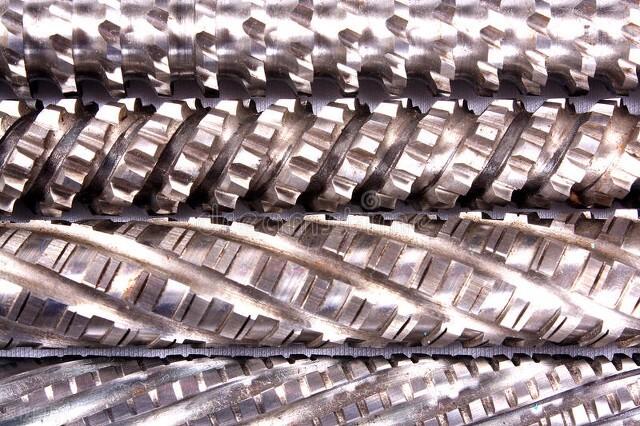

拉削加工的核心在于拉刀的设计和使用。 拉刀是一种细长的多齿刀具 ，其刀齿按照一定规律逐级增大。在加工过程中，拉刀通过工件时，每个刀齿依次切削掉一层薄薄的金属，最终形成所需的形状。这种逐级切削的方式不仅提高了加工效率，还能保证较高的加工精度。

一张动态图生动展示了拉削加工的过程：拉刀从工件的一端插入，随着拉刀的移动，工件表面逐渐被切削成形。整个过程流畅而高效，一次行程即可完成从粗加工到精加工的全过程。

拉削加工的基本步骤包括：首先，将工件固定在拉床上；其次，选择合适的拉刀；然后，启动拉床，使拉刀以一定的速度和拉力通过工件；最后，检查加工后的工件是否符合要求。整个过程看似简单，却蕴含着精密的工艺控制。

根据加工对象的不同， 拉削加工可分为内拉削和外拉削两种主要类型 。内拉削主要用于加工各种形状的通孔，如圆孔、方孔、花键孔等。外拉削则主要用于加工平面、沟槽和外齿轮等。此外，还有旋转拉削、表面拉削等特殊形式。

拉削加工的应用范围非常广泛 。在汽车工业中，它被用于制造齿轮、轴、轮轴和花键轴等关键部件。在航空航天领域，拉削用于制造涡轮叶片、发动机零件和航空航天齿轮等高精度部件。在医疗设备制造中，拉削确保了复杂植入物的高精度生产。

拉削加工的优势主要体现在三个方面：首先是高效率，由于拉刀的多齿结构和一次行程完成加工的特点，大大缩短了加工时间；其次是高精度，拉削加工的精度可达IT7级，表面粗糙度Ra值可低至0.4～0.8µm；最后是操作简便，拉床结构简单，操作方便，易于实现自动化生产。

然而， 拉削加工也存在一些局限性 。例如，它无法加工盲孔、深孔、阶梯孔及有障碍的外表面。此外，拉刀的制造成本较高，且具有一定的专用性，这限制了其在小批量生产中的应用。

随着制造业的不断发展，拉削加工也在不断创新。例如，新型材料的应用、拉刀结构的优化、以及与数控技术的结合，都在推动拉削加工向更高精度、更高效率的方向发展。未来，拉削加工有望在更多领域发挥其独特优势，为制造业的升级换代贡献力量。
