集水坑特殊布筋之“隔一布一”两种绘制方法及对比

在建筑工程中，集水坑的特殊布筋方式“隔一布一”是一种常见的技术处理手段。这种布筋方法主要用于地下室或地下车库等需要排水的区域，通过设置集水坑来暂时汇集污废水或杂用水，再通过排水泵将水提升到室外排水管网的高度排出。

“隔一布一”布筋方法的具体含义是两种不同型号的钢筋分隔布置。例如，C18/C16@200的标注表示直径为18mm的三级钢与直径为16mm的三级钢间隔布置，不同规格钢筋之间的距离为200mm，相同规格钢筋之间的距离为400mm。

在实际操作中，工程师们总结出了两种绘制“隔一布一”布筋的方法：

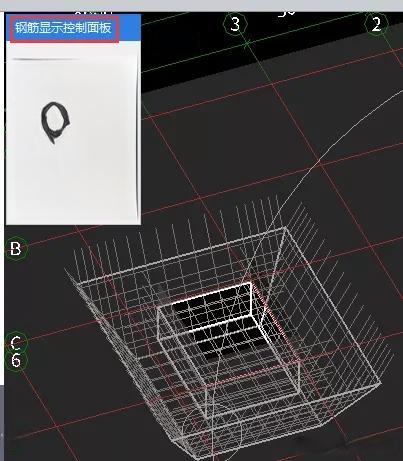

第一种方法是在集水坑的属性中先定义其中一种钢筋，然后在软件中绘制集水坑并汇总选中图元。接着，通过“编辑钢筋”功能复制粘贴钢筋，并修改复制的钢筋直径。最后，使用“锁定”功能完成集水坑的新建。这种方法的优点是适用范围广，可以处理不同尺寸的集水坑。然而，它也存在一定的局限性，因为当集水坑尺寸不同时，可能会出现两种钢筋数量不一致的情况，导致实际用量与设计有所偏差。

第二种方法是在属性列表中将“取筏板承台同向钢筋”属性修改为“是”。这样，集水坑的钢筋就会被设置成与筏板钢筋相同，然后可以直接在软件中进行绘制。这种方法的优势在于误差相对较小，特别适用于集水坑钢筋完全与筏板钢筋相同的情况。但它的局限性在于，如果集水坑钢筋与筏板钢筋信息不同，这种方法就不再适用。

在实际应用中，工程师们建议，如果集水坑钢筋信息完全等同于筏板钢筋，可以优先选择第二种方法进行绘制。如果两者信息不同，则应采用第一种方法。这种方法的选择不仅能够提高工作效率，还能确保钢筋用量的准确性。

“隔一布一”布筋方法的应用，体现了建筑工程中对细节的严格把控。通过合理布置不同规格的钢筋，不仅能够满足结构强度的要求，还能优化材料使用，降低成本。同时，这种布筋方式也为后续的施工和维护提供了便利，体现了建筑设计的前瞻性思维。

随着建筑技术的不断进步，类似的特殊布筋方法可能会越来越多地应用于实际工程中。因此，工程师们需要不断学习和掌握这些新技术，以应对日益复杂的工程挑战。
