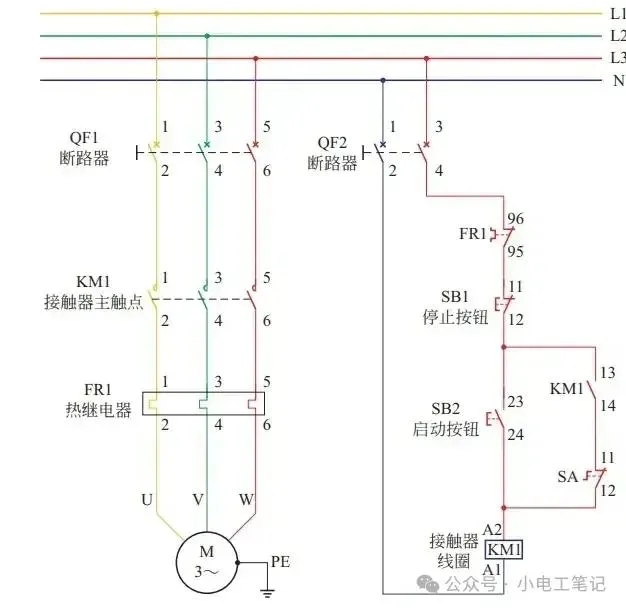

手把手带你看懂经典电机控制图（自锁）及接线

电机控制图中的自锁电路就像是给电机装上了“自动续杯”的功能。当你按下启动按钮，电机开始运转，即使松开按钮，电机也能继续保持工作状态。这种神奇的效果是如何实现的呢？让我们一起来揭开自锁控制电路的神秘面纱。

自锁电路的核心在于接触器的辅助触点。 想象一下，接触器就像一个听话的开关，当它收到指令（按下启动按钮）时，会同时闭合主触点和辅助触点。主触点负责接通电机的电源，让电机开始运转；而辅助触点则像一个“小助手”，在主触点闭合的同时，也闭合了自己，形成了一个闭合回路。

这个闭合回路就像是给接触器的线圈通上了“永动机”， 即使你松开了启动按钮，接触器仍然能保持吸合状态 ，电机也就继续运转。这就是自锁电路的神奇之处 - 它能让电机在启动后，不需要持续按住按钮就能保持工作状态。

那么，如何正确接线才能实现这个神奇的自锁效果呢？让我们按照以下步骤来操作：

1. 首先，将电源线接到断路器上，这是为了保护电路安全。
2. 从断路器引出两根线，一根接到停止按钮（常闭触点），另一根直接接到接触器的线圈A1端。
3. 从停止按钮出来后，分成两路：一路接到启动按钮（常开触点），另一路直接接到接触器的辅助触点（常开）下方。
4. 启动按钮出来后，接到接触器线圈A2端。
5. 最后，从接触器辅助触点上方引出一根线，接到接触器线圈A2端。

这样， 一个完整的自锁控制电路就接好了。 当你按下启动按钮时，接触器线圈得电吸合，主触点和辅助触点同时闭合。即使松开按钮，辅助触点下方的线仍然保持接触器线圈通电，从而实现自锁效果。

自锁控制电路不仅能让电机持续运转，还具有很好的保护功能。 当电源电压下降到一定程度时，接触器会自动释放 ，切断电机电源，起到欠压保护作用。同时，当电源中断后再恢复时，电机不会自动启动，需要重新按下启动按钮，这又起到了失压保护的作用。

自锁控制电路广泛应用于各种电机控制场合，特别是在需要电机长时间连续运转的设备中。它的原理简单，接线方便，是电工必备的基础知识。掌握了自锁控制电路，你就能轻松驾驭电机，让它们按照你的指令持续运转，不再需要时刻按住按钮。

下次当你看到电机在无人操作的情况下持续运转时，不妨想想这个神奇的自锁电路，它正在默默地发挥着作用呢。
