几何公差干货全集，太厉害的总结，必须收藏

几何公差是机械设计和制造中不可或缺的重要概念。它不仅定义了零件的形状和位置容许误差，更是保证产品质量和性能的关键因素。与尺寸公差不同，几何公差关注的是零件的形状、方向、位置和跳动等特性。

在实际应用中，几何公差主要分为四大类：形状公差、方向公差、位置公差和跳动公差。每种公差都有其特定的符号和测量方法。

形状公差包括直线度、平面度、圆度和圆柱度。以直线度为例，它用于控制零件上直线要素的弯曲程度。在图纸上，直线度公差通常用一个带箭头的直线符号表示，后面紧跟公差值。例如，“直线度0.02”意味着该直线要素在任意方向上的弯曲量不得超过0.02毫米。

方向公差则用于控制零件上要素之间的相对方向，主要包括平行度、垂直度和倾斜度。以平行度为例，它用于确保两个平面或两条直线保持平行。在图纸上，平行度公差用两条平行线符号表示，后面紧跟公差值和基准符号。

位置公差用于控制零件上要素之间的相对位置，包括位置度、同轴度和对称度等。例如，位置度公差用于确保孔或轴的位置精度。在图纸上，位置度公差用一个带箭头的圆圈符号表示，后面紧跟公差值和基准符号。

跳动公差主要用于控制旋转零件的径向和轴向跳动，包括圆跳动和全跳动。以圆跳动为例，它用于控制零件在旋转过程中任意截面的跳动量。在图纸上，圆跳动公差用一个带箭头的半圆符号表示，后面紧跟公差值和基准符号。

几何公差在工程设计和制造中扮演着至关重要的角色。它不仅能够精确传达设计意图，还能有效控制零件的加工精度和装配质量。例如，在汽车发动机制造中，活塞与气缸壁之间的配合间隙需要严格控制。通过合理设置几何公差，可以确保活塞在气缸中既不会卡死，也不会因间隙过大而影响发动机性能。

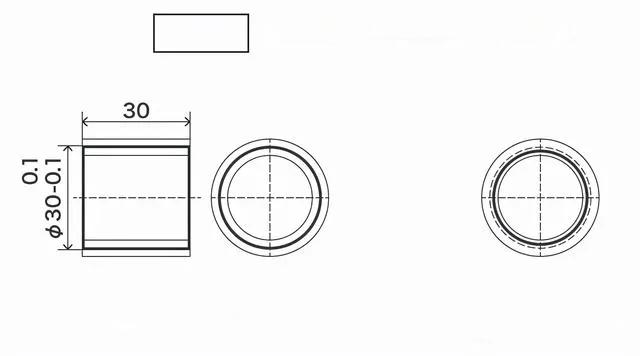

值得注意的是，几何公差与尺寸公差之间存在一定的独立性。这意味着即使零件的尺寸在公差范围内，如果其几何特性不符合要求，仍然可能被视为不合格品。这种独立性原则是ISO明文规定的国际标准，但在美国等国家，部分企业可能会遵循不同的准则。

总之，几何公差是连接设计意图和制造执行的桥梁。它不仅体现了设计者的智慧，更是保证产品质量和性能的关键。对于机械工程师来说，熟练掌握几何公差的使用方法，是提升设计水平和制造质量的必经之路。
