合科泰PMOS产品AO3401，广泛应用于反向保护电路上

在电子电路设计中，反向保护是一个至关重要的环节。传统的反向保护方法通常采用二极管，但这种方法存在压降高、效率低的问题。近年来，随着MOSFET技术的发展，使用PMOS管作为反向保护器件逐渐成为一种新的趋势。其中，Alpha & Omega Semiconductor公司推出的AO3401 PMOS管，凭借其优异的性能，在反向保护电路中得到了广泛应用。

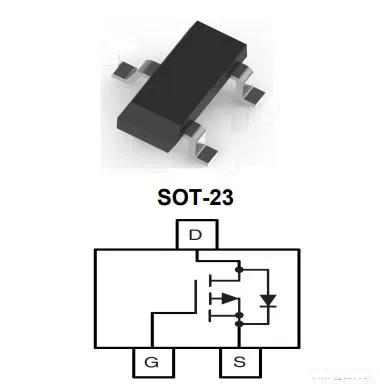

AO3401是一种N沟道功率MOSFET，具有30V的最大漏极-源极电压（VDS）和4A的最大漏极电流（ID）承受能力。其导通电阻（RDS(ON)）仅为60mΩ，这意味着在导通状态下，AO3401可以提供非常低的阻抗路径，大大降低了电路中的压降。此外，AO3401的栅极-源极电压（VGS）范围为±20V，这为电路设计提供了更大的灵活性。

在反向保护电路中，AO3401的工作原理如下：当电源正向接入时，电流流过AO3401的体二极管到负载端。如果正向电压超过AO3401的门限阈值，主通道则导通，使得AO3401的Vds压降变低，电流都从主沟道导通，实现了低损耗和低温升。当电源反接时，AO3401的GS两端电压为正值，MOS管无法导通，从而有效地阻止了反向电流，保护了电路。

与传统的二极管反向保护方法相比，AO3401具有明显的优势。首先，AO3401的导通电阻远低于二极管的正向压降，这意味着在正常工作状态下，AO3401可以提供更低的功耗和更高的效率。其次，AO3401的开关速度更快，能够更好地应对瞬态电压变化。此外，AO3401还可以通过控制栅极电压来调节导通电阻，从而实现更精确的电流控制。

然而，使用AO3401作为反向保护器件也存在一些需要注意的地方。例如，AO3401的栅极驱动电路需要精心设计，以确保在各种工作条件下都能可靠地控制MOS管的导通和截止。此外，由于AO3401的导通电阻较低，如果电路中存在较大的电容，可能会在电源启动时产生较大的浪涌电流，这需要在电路设计中加以考虑。

总的来说，AO3401作为一种高性能的PMOS管，在反向保护电路中展现出了巨大的潜力。它不仅能够提供更低的压降和更高的效率，还能实现更精确的电流控制。随着电子设备对效率和性能要求的不断提高，AO3401等高性能MOSFET在反向保护电路中的应用前景将更加广阔。
