主流快充协议芯片介绍与对比

手机充电器的演变史，是一部浓缩的移动通信技术发展史。 从最初的5V/500mA低功率充电器，到如今动辄65W甚至120W的快充技术 ，手机充电速度的飞跃式进步，背后是快充协议芯片不断创新的结果。

快充技术的萌芽可以追溯到2013年。当时， 高通率先推出了Quick Charge 1.0（QC1.0）标准 ，将充电电流从1.5A提升至2A，实现了最大10W的充电功率。这一突破性的进展，标志着手机正式跨入快充时代。

紧随其后，高通在2014年推出了划时代的QC2.0标准。QC2.0不仅保持了2A的电流，更将充电电压提升至9V/12V/20V，实现了最高18W的大功率电力传输。这一创新彻底改变了手机充电的方式，为后续快充技术的发展奠定了基础。

与此同时，其他厂商也在快充领域展开激烈竞争。2014年， OPPO推出了著名的VOOC闪充技术 ，采用4.5A的大电流充电方案，实现了“充电5分钟，通话两小时”的惊人效果。这一技术虽然充电速度快，但对电池寿命有一定影响，引发了业界对快充安全性的关注。

在快充协议芯片领域， 目前主流的方案包括高通的QC系列、华为的FCP/SCP、联发科的Pump Express等 。这些协议芯片各有特点：QC系列兼容性好，支持多档电压调节；华为的FCP/SCP则在保证充电速度的同时，更注重安全性；OPPO的VOOC则专注于极致的充电速度。

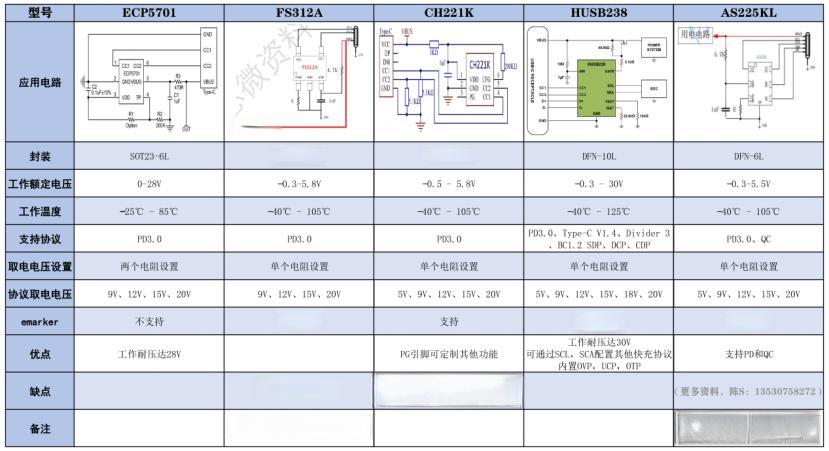

不同快充协议芯片之间的对比，主要体现在充电速度、兼容性和安全性三个方面。 以充电速度为例，高通最新的QC5标准支持最高100W的充电功率 ，而OPPO的65W SuperVOOC 2.0则能在30分钟内充满4000mAh的电池。在兼容性方面，QC系列由于广泛的应用，兼容性最好；而华为的FCP/SCP则主要在自家产品中使用。安全性方面，各厂商都采取了多重保护措施，如温度监控、电压调节等，以确保充电过程的安全。

快充技术的发展不仅改变了充电体验，也对手机设计产生了深远影响。为了支持更高功率的快充，手机需要采用更高效的散热设计，电池也需要优化以适应大电流充电。同时，快充技术的普及也推动了Type-C接口的广泛应用，为手机的多功能接口设计提供了更多可能性。

展望未来，快充技术仍有很大的发展空间。随着GaN（氮化镓）等新材料的应用，充电器有望在保持高功率的同时进一步缩小体积。无线快充技术也在快速发展，有望为用户提供更加便捷的充电体验。可以预见，快充技术将继续推动手机行业的创新，为用户带来更出色的使用体验。
