空调压缩机如何通过测量学会接线，一图看懂如何接线

空调压缩机是整个制冷系统的心脏 ，而正确的接线则是确保其正常运转的关键。然而，对于许多非专业人士来说，面对压缩机上的C、R、S三个端子，往往会感到一头雾水。本文将为您揭开空调压缩机接线的神秘面纱，让您一图看懂如何正确接线。

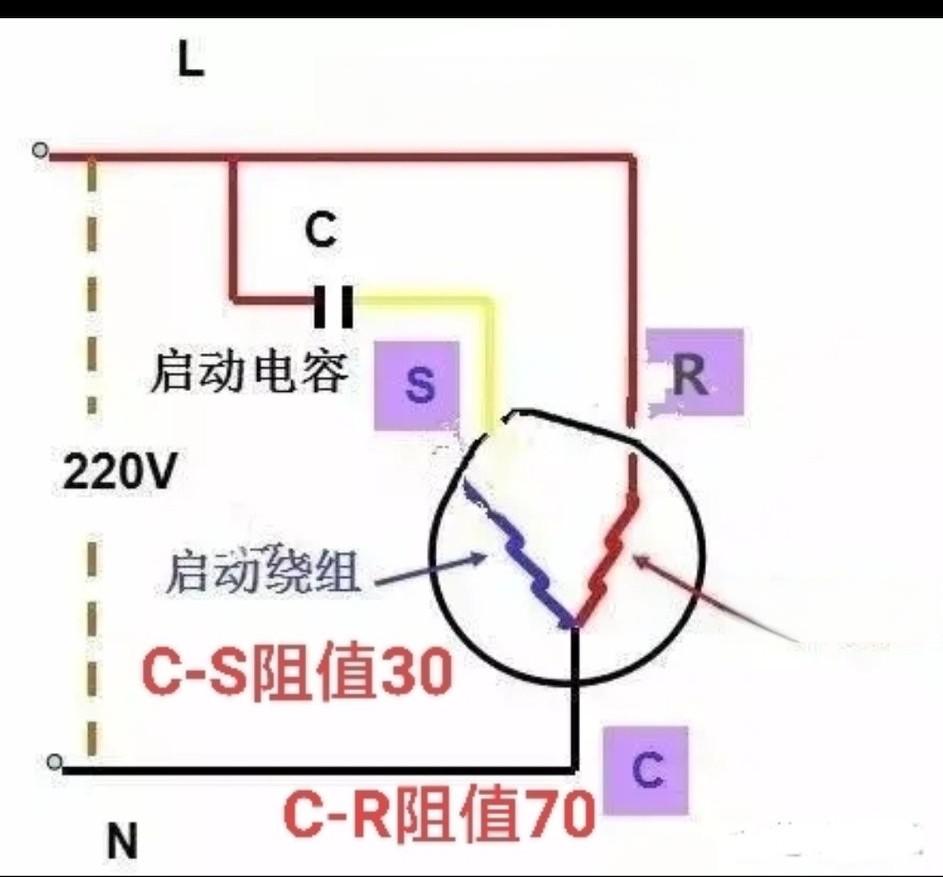

压缩机端子CRS含义解析

在空调压缩机上，通常会看到三个主要的接线端子，分别标有C、R和S。这些字母代表了不同的功能：

• C代表“公共”（Common），是连接电源中性线的端子。
• R代表“运行”（Run），连接电源的热线。
• S代表“启动”（Start），连接电源的启动电容器或启动电感器。

理解这三个端子的含义是正确接线的基础。在压缩机启动时，电力从S端进入，使压缩机开始运转。达到正常速度后，电力通过R端继续流入。C端则连接所有三个电源线路的中心点，确保电力正常流入和流出。

空调压缩机接线步骤详解

正确的接线步骤可以概括为以下几点：

1. 关闭电源：在进行任何接线操作前，务必先切断电源，确保安全。

2. 选择合适的电源：根据压缩机型号和电源要求，选择正确的电压和电流等级。

3. 清理线头：将电源电缆线的外皮剥离一小段，并使用剥线钳清理线头。

4. 连接电源线：将电源线分别连接到C、R和S端子上。C端接中性线，R端接热线，S端接启动电容器。

5. 检查连接：确保所有连接紧密，没有松动或裸露的线头。

6. 电气测试：重新接通电源前，再次检查接线是否正确。确认无误后，可以尝试启动压缩机，测试是否正常运转。

安全操作注意事项

在进行空调压缩机接线时，安全永远是第一位的。以下几点需要特别注意：

• 严禁在通电状态下进行接线操作。
• 如果不确定如何正确接线，应寻求专业人员的帮助。
• 使用合适的工具，如扁嘴钳或螺丝刀，避免损坏连接线和端子。
• 定期检查和维护端子，防止氧化和腐蚀。

实用接线技巧分享

• 在连接前，使用万用表检查端子间的电阻值，确保压缩机状态良好。
• 对于颜色不明确的电线，可以使用标签进行标记，方便识别。
• 在重新连接后，进行电气测试时，应先从低电压开始，逐步增加，以确保安全。

正确接线是确保空调压缩机正常运转的基础。通过理解C、R、S端子的含义，遵循正确的接线步骤，并时刻牢记安全操作的重要性，您就能轻松掌握空调压缩机的接线技巧。记住，任何不确定的情况下，寻求专业人士的帮助总是最安全的选择。
