钣金加工过程更好的三维展示应该这样做

在现代制造业中，钣金加工是一项关键工艺，广泛应用于汽车、航空航天、电子等多个领域。随着技术的进步，传统的二维图纸已经无法满足日益复杂的钣金加工需求。三维展示技术的出现，为钣金加工带来了革命性的变化，极大地提高了设计效率和加工精度。

在众多三维展示软件中，AutoCAD是最为普及的工具之一。它不仅具备强大的二维绘图能力，还支持三维模型的预览，能够精确绘制零件的每一个细节，包括折弯、冲孔等。SolidWorks则在三维设计方面表现出色，其专门的钣金设计模块可以快速创建折弯、冲孔和切割等操作。此外，CATIA、Inventor、NX等软件也在钣金设计领域有着广泛的应用。

这些软件之所以能够有效提升钣金加工效率，关键在于它们采用了先进的MBD（Model-Based Definition）技术。MBD技术将原来定义在二维图纸上的几何形状信息、尺寸与公差以及工艺信息等产品信息，集成定义在三维实体模型中。这种做法不仅避免了二维图纸与三维模型之间的转换误差，还大大减少了设计人员的工作量。

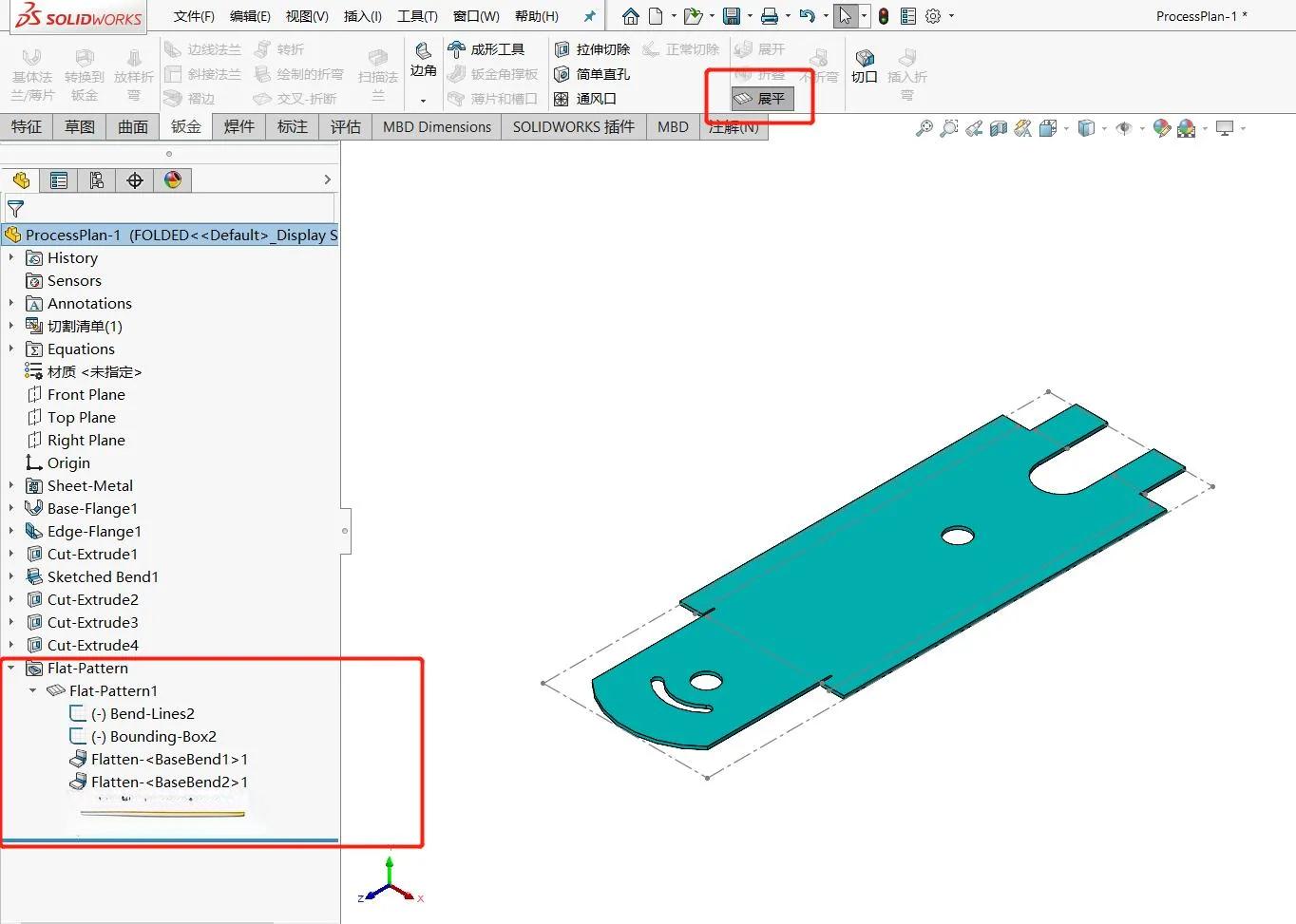

以SolidWorks为例，其参数化设计功能允许用户轻松修改设计参数，实现设计的快速迭代。这意味着工程师可以在虚拟环境中对钣金件进行多次修改和优化，直到达到最佳设计方案，大大缩短了产品开发周期。同时，这些软件还支持有限元分析，用户可以在设计阶段进行强度和应力分析，确保产品的可靠性。

三维展示技术的另一个重要优势是其直观性。通过三维模型，工程师可以更清晰地理解钣金件的结构和加工过程。例如，在SolidWorks中，用户可以通过拖拽操作快速创建和修改三维模型，这种直观的操作方式大大降低了设计难度，提高了设计效率。

然而，要充分发挥三维展示技术的优势，还需要解决一些关键技术问题。首先是图形符号表示法的标准化。由于钣金工艺方法多样，如何用统一的图形符号来表达这些工艺信息是一个挑战。目前，业界正在研究《钣金工艺方法图形符号》等标准，旨在规范钣金工艺信息的表达。

其次是三维模型的管理问题。随着设计复杂度的提高，如何有效地组织和管理大量的三维模型数据成为一个难题。一些软件通过构建工艺规程树来管理工艺路线信息，包括工艺、工序、工步、关联的特征、标注集、模型、设备资源和工装夹具等，大大简化了模型管理的复杂度。

展望未来，钣金加工过程的三维展示技术还将继续发展。虚拟现实（VR）和增强现实（AR）技术的应用，将使工程师能够更加直观地体验和优化钣金加工过程。人工智能技术的引入，则可能实现钣金加工过程的自动化优化，进一步提高加工效率和质量。

总的来说，三维展示技术正在深刻改变钣金加工行业。它不仅提高了设计效率和加工精度，还为工程师提供了更直观、更灵活的设计工具。随着技术的不断进步，我们有理由相信，三维展示技术将在未来的制造业中发挥更加重要的作用。
