电子全站仪的构造与测量原理

电子全站仪是一种集光、机、电于一体的高精度测量仪器，它将电子测角、电子测距、电子计算和数据存储单元完美结合，实现了测量和处理过程的电子化和一体化。这种仪器不仅能够测角，还能测距，并且测量的距离长、时间短、精度高，是现代工程建设中不可或缺的重要工具。

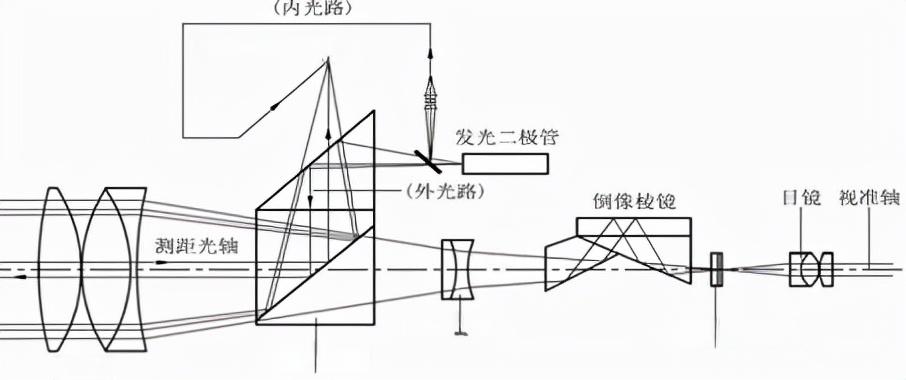

电子全站仪的核心构造包括测角系统、测距系统、数据处理系统及通讯接口等。测角系统采用光电扫描度盘和读数传感器，实现了角度测量的数字化。测距系统则利用电磁波测相技术，通过测量电磁波在被测距离上往返传播的时间来求得距离值。数据处理系统则负责自动记录和显示测量数据，并可与计算机进行双向信息传输。

在测量原理方面，电子全站仪主要依靠电子测距技术和电子测角技术。电子测距技术包括脉冲法和相位法两种，其中相位法测距是通过测定电磁波正弦信号在被测距离上往返传播所产生的相位差来计算距离。电子测角技术则通过光栅度盘或编码度盘来实现角度的数字化测量。

与传统测量工具相比，电子全站仪具有显著优势。首先，它大大提高了测量效率。传统测量需要人工读数和记录，而电子全站仪可以自动完成这些工作，大大节省了时间。其次，电子全站仪的测量精度更高。例如，某些型号的电子全站仪角度测量精度可达0.5秒，距离测量精度可达±(2mm + 2ppm)。此外，电子全站仪还具有数据处理和存储功能，可以方便地与计算机进行数据交换，为后续的数据处理和分析提供了便利。

在现代工程建设中，电子全站仪发挥着至关重要的作用。它广泛应用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。例如，在建筑施工中，电子全站仪可以用于坐标放样、边角放样、对边测量、悬高测量等，确保施工精度。在隧道施工中，它可以用于记录隧道边墙、顶和底相对地面的绝对位置，为后续的CAD建模提供精确数据。

电子全站仪的出现，标志着测量技术的一次革命。它不仅提高了测量效率和精度，还为测量数据的数字化处理和信息化管理奠定了基础。随着技术的不断进步，电子全站仪的功能还将进一步完善，为工程建设提供更精确、更高效的技术支持。
