教你怎么选择电缆桥架规格尺寸

电缆桥架是电气布线系统中不可或缺的组成部分 ，用于支撑和管理电缆。正确选择电缆桥架的规格尺寸至关重要，它直接关系到桥架的承载能力、电缆的安全运行以及整体工程的美观性。本文将从电缆桥架的负载能力角度，探讨如何根据实际需求选择合适的电缆桥架规格尺寸。

电缆桥架的承载能力与其规格和支撑距离密切相关 。根据相关标准，电缆桥架的承载能力通常通过载荷特性曲线来表示，该曲线显示了桥架规格、支撑距离与弯曲变形量之间的关系。一般来说，侧面高度较大的桥架具有更大的承载能力，而较短的支撑距离可以减少弯曲变形。例如，当载荷能力相同时，对于同一规格的电缆桥架，支撑距离为1.5m时的弯曲变形量会小于支撑距离为2.0m时的弯曲变形量。

在选择电缆桥架时，还需要考虑不同类型电缆对桥架尺寸的要求。 对于电力电缆，由于其在桥架内通常是单层水平排放 ，因此桥架宽度b的计算公式为：b = n1*(d1+k1) + n2*(d2+k2) + ... nn*(dn+kn)，其中d1、d2、... dn为桥架内各种电缆的外径（单位为mm），n1、n2、... nn为相同电缆的根数，k1、k2、... kn为电缆放置时的间距，其值最小应大于电缆直径的1/4。

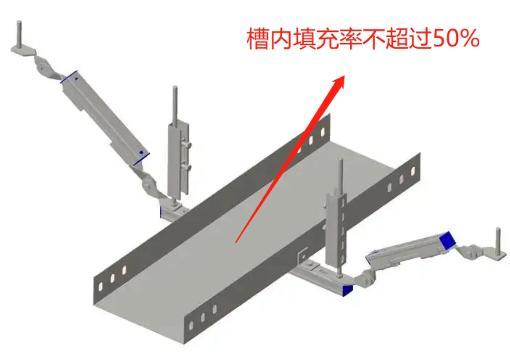

对于控制电缆，它们在桥架内可以水平排列或堆放 ，但总截面不应超过桥架总截面的40%。控制电缆的总截面s可以通过电缆截面积（s1、s2、... sn）和根数（n1、n2、... nn）计算得到，进而确定控制电缆桥架的宽度b。

除了电缆类型和数量，选择电缆桥架时还需要考虑其他因素。例如， 在易燃易爆气体和热力管道附近安装电缆桥架时 ，应确保桥架与管道之间的最小净距符合相关规范要求。此外，电缆桥架的安装方式也会影响其性能。例如，当电缆桥架安装在建筑物外露天时，如果是在邻近海边或属于腐蚀区，应选择具有更好防腐性能的材质，如铝合金或玻璃钢。

在安装电缆桥架时，应注意以下几点：首先，桥架的安装应符合相关规范要求，如《电缆桥架安装图集86SD169》。其次，桥架的安装应确保横平竖直、整齐美观，距离一致、连接牢固。同一水平面内水平度偏差不应超过5mm/m，直线度偏差不应超过5mm/m。最后，多层桥架安装时，应先安装上层，后安装下层，上、下层之间距离要留有余量，有利于后期电缆敷设和检修。

电缆桥架的维护也是保证其长期安全运行的关键。定期进行巡检、清洁和维护，可以及时发现并解决潜在的安全隐患。例如，检查桥架的固定是否牢固，是否有腐蚀、磨损或老化等问题，必要时进行加固或更换。

总之，选择合适的电缆桥架规格尺寸需要综合考虑电缆类型、数量、桥架的承载能力、安装环境等因素。通过精确的计算和合理的布局，可以确保电缆桥架既满足功能需求，又能保证工程的整体质量和安全。
