渐开线花键测量学习笔记分享

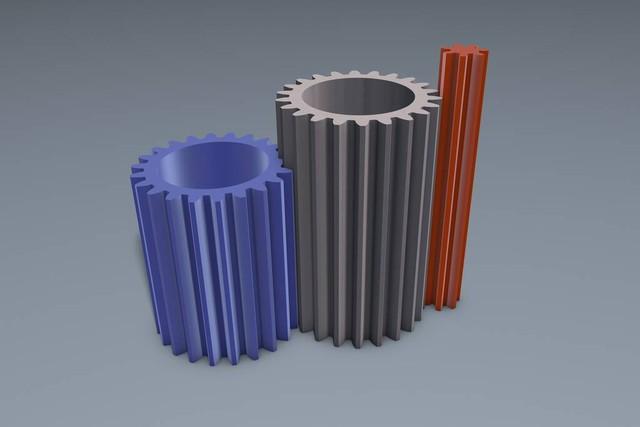

渐开线花键作为一种广泛应用的机械连接方式，在汽车、工程机械等领域发挥着重要作用。然而，其复杂的几何形状和精密的配合要求，使得渐开线花键的测量成为一个技术难点。本文将探讨渐开线花键的测量方法，分析影响测量精度的因素，并提出提高测量精度的具体建议。

渐开线花键的测量主要包括齿形、齿向、齿距和齿面粗糙度等方面的检测。常用的测量方法有：

1. 齿形测量：使用齿轮测量仪或三坐标测量机，测量齿顶圆、齿根圆、分度圆等关键尺寸，以及齿形偏差（如Fα、ffα、fHα等）。

2. 齿向测量：通过测量齿向偏差（如Fβ、ffβ、fHβ等），评估齿面在导程方向的误差。

3. 齿距测量：检测齿距累积误差（Fp）和相邻齿距误差（fp），确保花键的均匀性。

4. 齿面粗糙度测量：使用表面粗糙度仪，测量Ra值，一般要求Ra≤2.5μm。

影响渐开线花键测量精度的因素主要有：

1. 测量设备精度：齿轮测量仪、三坐标测量机等设备的精度直接影响测量结果。

2. 测量环境：温度、湿度、振动等环境因素会影响测量精度。

3. 测量方法：正确的测量方法和操作技巧至关重要。

4. 工件状态：工件的清洁度、表面质量等也会影响测量结果。

5. 人为因素：操作者的技能水平和经验对测量结果有显著影响。

为了提高渐开线花键的测量精度，可以采取以下措施：

1. 选用高精度测量设备：如高精度齿轮测量仪或三坐标测量机。

2. 优化测量环境：控制温度、湿度，减少振动干扰。

3. 采用正确的测量方法：严格按照标准操作规程进行测量。

4. 提高操作者技能：加强培训，提高操作者的专业技能和经验。

5. 保证工件状态：确保工件清洁，表面质量符合要求。

6. 定期校准设备：定期对测量设备进行校准和维护，确保其精度。

7. 采用统计过程控制（SPC）：通过SPC方法监控测量数据，及时发现和纠正偏差。

渐开线花键的测量是一个复杂而精细的过程，需要综合考虑多方面因素。通过选用合适的测量设备、优化测量环境、采用正确的测量方法、提高操作者技能等措施，可以有效提高测量精度，确保渐开线花键的质量符合要求。在实际操作中，还需要不断积累经验，持续改进测量方法，以适应日益提高的精度要求。
