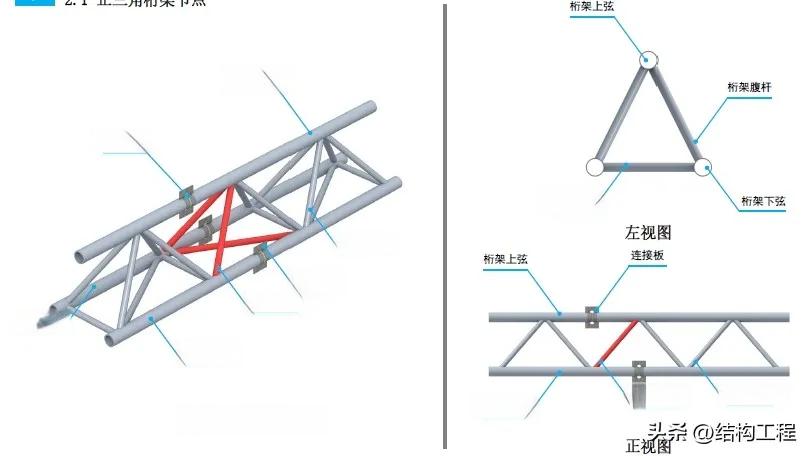

钢结构三维图集-桁架结构（三角桁架）

桁架结构是一种广泛应用于大型公共建筑的高效结构形式。它由一系列直杆元件组成，这些元件通过节点连接形成稳定的几何形状，通常为三角形。这种结构形式不仅具有出色的承载能力，还能实现大跨度空间的灵活设计。

桁架结构的核心优势在于其独特的受力方式。正如维基百科所定义的，“桁架是指‘只由二力元件组成，组装后如同单一物体’的结构。”这种结构使得桁架能够将外力均匀分布到各个杆件上，从而实现高效的力传递。更重要的是，桁架结构在水平方向上实现了力的自我平衡，不会对支座产生额外的水平推力，大大简化了基础设计。

根据不同的应用场景，桁架结构可以分为多种类型。其中，钢管桁架、H型钢桁架和箱形截面桁架是最常见的几种形式。每种类型都有其独特的深化设计要点。例如，钢管桁架在深化设计时需要注意杆件之间的相贯角度不应小于30度，以保证结构的稳定性和焊接质量。而H型钢桁架则需要特别注意上下弦杆的对接位置，确保错开以避免应力集中。

在实际应用中，桁架结构因其大跨度、造型灵活的特点，被广泛应用于各类大型公共建筑。以中建五局三公司钢结构事业部的项目为例，我们可以看到桁架结构在不同建筑中的精彩应用：

• 株洲神农大剧院采用了空间空腹箱形截面桁架结构体系，单榀桁架跨度达120米，总用钢量约8000吨。这种结构不仅满足了大剧院的使用需求，还形成了独特的建筑形态。

• 湘江欢乐城冰雪世界采用了钢管混凝土立柱+巨型箱形截面钢桁架的结构形式，创造了迄今为止世界最大室内冰雪乐园与水上乐园相结合的主题乐园。总建筑面积7.9万平方米，建筑总高度95米，总用钢量约2万吨。

• 成都广汇雪莲堂采用了核心筒劲性结构+箱形截面钢桁架体系结合预应力拉索结构，创造了近3000平方米的无柱大空间。这种结构不仅满足了建筑的功能需求，还实现了独特的空间效果。

• 驻马店市青少年宫科技馆则采用了框架、桁架、劲性、网壳等多种结构形式的综合应用，总建筑面积8.9万平方米，总用钢量达9000吨。这种复杂的结构体系为建筑提供了极大的设计灵活性。

桁架结构的应用远不止于此。从体育场馆到机场航站楼，从工业厂房到文化设施，桁架结构的身影无处不在。它不仅为建筑提供了强大的结构支撑，还为建筑师和工程师们提供了无限的创作空间。

随着技术的不断进步和经验的积累，桁架结构的应用范围和设计深度都在不断拓展。未来，我们有理由相信，这种优秀的结构形式将在更多领域发挥其独特优势，为我们的城市和生活带来更多惊喜。
