西门子博途数据块优化的块访问与不优化的块访问有何区别

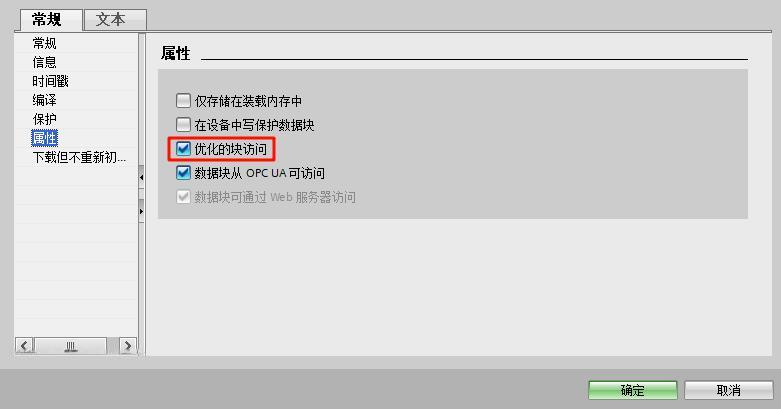

西门子博途软件中的数据块优化功能是提高PLC性能和简化编程的关键。在为S7-1200/S7-1500 CPU添加数据块时，系统默认选择优化的DB块。这种优化的块访问方式与传统的标准DB块相比，在多个方面展现出显著优势。

首先，优化的DB块提供更快的访问速度。这是因为优化的块访问采用符号寻址，编程人员无需关心每个变量在内存中的具体位置，这些地址由PLC系统自动分配。相比之下，标准DB块中的变量具有明确的偏移地址，需要通过绝对地址访问，这增加了编程的复杂性和访问时间。

其次，优化的DB块在CPU与人机界面（HMI）连接时表现出更好的兼容性。由于优化的DB块依赖符号寻址，当PLC变量与HMI连接后，对PLC侧变量的修改无需在HMI上重新下载。这大大简化了系统维护和更新过程。而在标准DB块中，任何变量修改都可能需要重新下载到HMI，增加了操作的复杂性。

此外，优化的DB块允许对块内任意位置的变量进行添加、删除或类型修改，而不会影响其他变量的使用。这种灵活性在实际应用中非常有价值，特别是在需要频繁调整程序的情况下。相比之下，标准DB块的结构性更改可能会导致整个数据块的重新初始化，这不仅耗时，还可能导致数据丢失。

然而，值得注意的是，在某些特定情况下，如与其它CPU建立S7单边通信、与Wincc V7.2进行HMI连接或使用Simatic Net V8.2进行OPC连接时，必须使用标准DB块。这是因为这些系统可能不支持优化的块访问方式。

数据块优化的原理在于利用预留存储区。在优化的块访问中，系统为数据块分配一个预留存储区，用于存放新添加的变量。这样，即使在数据块中进行结构性更改，也不会触发整个数据块的重新初始化。用户可以通过在博途软件中设置“下载但不重新初始化”的属性来激活这一功能。

具体来说，用户可以在数据块属性中设置预留存储区的大小，例如100字节。当需要添加新变量时，这些变量将被自动放置在预留存储区内。这样，即使进行了结构性更改，下载时也不会提示需要重新初始化整个数据块，从而避免了数据丢失的风险。

数据块优化不仅提高了PLC的运行效率，还大大简化了编程和维护过程。它允许工程师更灵活地调整程序，减少了因数据块重新初始化而导致的停机时间。同时，符号寻址的方式降低了编程复杂度，使程序更加易于理解和维护。

总的来说，西门子博途软件中的数据块优化功能是现代自动化系统中不可或缺的一部分。它通过提高访问速度、简化HMI连接、增强灵活性和减少停机时间，为工程师提供了强大的工具，帮助他们构建更高效、更可靠的自动化解决方案。
