集成运算放大器的内部电路结构

集成运算放大器（简称运放）是一种高性能的直接耦合放大电路，广泛应用于信号处理、测量系统等领域。它之所以被称为“运算”放大器，是因为它能够进行加法、减法、积分、微分等多种数学运算。

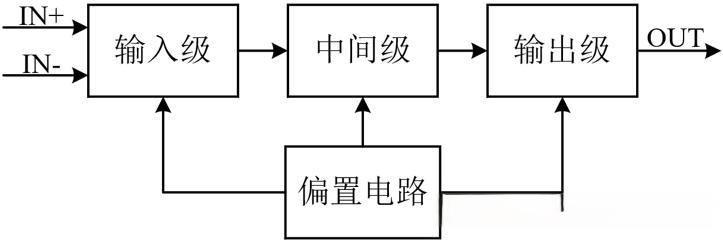

运放的内部结构主要包括四个部分：输入级、中间级、输出级和偏置电路。输入级通常由差分放大电路组成，利用其对称特性来提高整个电路的共模抑制比。中间级是整个运放的主要放大部分，电压放大倍数可达千倍以上。输出级则采用互补输出电路，具有大不失真输出电压、小输出电阻等特点。偏置电路为各级提供合适的工作电流。

运放的工作原理基于两个重要概念：虚短和虚断。虚短指的是在理想情况下，运放的两个输入端电压相等。虚断则表示运放的输入端几乎没有电流流入或流出。这两个特性使得运放能够实现各种复杂的信号处理功能。

例如，在反相放大器电路中，输入信号通过电阻R1连接到运放的反相输入端，同相输入端接地。根据虚短原理，反相输入端的电压等于同相输入端的电压，即0V。根据虚断原理，流过R1的电流等于流过反馈电阻R2的电流。通过简单的欧姆定律计算，我们可以得出输出电压与输入电压的关系式：Vout = - (R2/R1) * Vin。这个简单的电路就能实现反相放大功能。

运放的应用非常广泛。在信号处理领域，它可以用于实现加法器、减法器、积分器、微分器等基本运算电路。在比较器电路中，运放可以将模拟信号转换为数字信号。此外，运放还可以用于产生正弦波、方波等波形，在信号发生器中扮演重要角色。

与分立元件电路相比，集成运放具有集成度高、噪声低、功耗小、体积小等优点。例如，常见的MC4558集成运放内部包含两个相对独立的运放单元，每个单元的增益可达100倍以上。这种高增益特性使得运放能够处理微弱信号，同时保持良好的信号质量。

总的来说，集成运算放大器作为一种高性能的电子元件，在现代电子系统中扮演着不可或缺的角色。它的内部结构和工作原理虽然复杂，但通过巧妙的设计，能够实现多种数学运算和信号处理功能。随着集成电路技术的不断发展，运放的应用范围还将继续扩大，为电子工程师们提供更多可能性。
