影响透水混凝土透水性能和抗压强度的因素

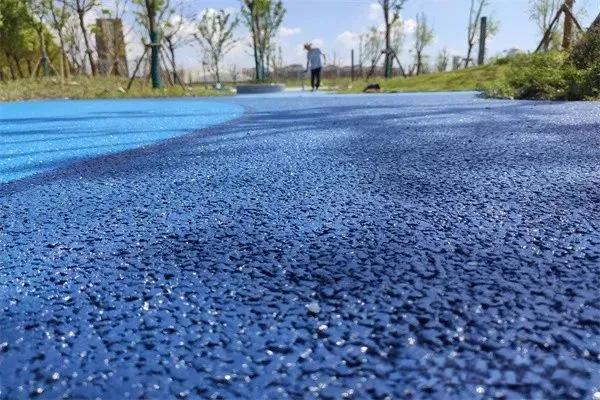

透水混凝土作为一种新型环保材料，在海绵城市建设中扮演着越来越重要的角色。它不仅能有效缓解城市内涝问题，还能改善城市微气候，提高城市生态质量。然而，如何在保证透水性能的同时提高其抗压强度，一直是困扰工程界的一大难题。

水灰比是影响透水混凝土性能的关键因素之一。研究表明，随着水灰比的升高，透水混凝土的抗压强度呈现先升高后下降的趋势。当水灰比为0.31左右时，抗压强度达到峰值。这是因为适度的水灰比既能保证水泥浆体的流动性，又能确保骨料间的有效粘结。然而，过高的水灰比会导致浆体流动性过大，造成骨料包裹不均匀，降低混凝土的强度。

骨料级配同样对透水混凝土的性能至关重要。采用双级配的透水混凝土，随着较小粒径骨料占比的增加，抗压强度呈现先增大后减小的趋势。当粒径为4.75mm～9.5mm和9.5mm～16mm的骨料以4:1的比例混合时，透水混凝土的抗压强度达到峰值。这是因为适量的细骨料能有效填充粗骨料间的空隙，增强骨料间的咬合度，从而提高混凝土的整体强度。

掺合料的选择和用量也会影响透水混凝土的性能。适量的粉煤灰掺入可以有效提高混凝土的抗压强度。当粉煤灰掺量达到约30%时，28d抗压强度达到峰值。然而，过量的粉煤灰会导致混凝土硬化速度变慢、强度降低。因此，在实际应用中需要根据具体需求合理控制掺量。

为了在保证透水性能的同时提高抗压强度，工程人员需要在材料选择和配合比设计上进行精心优化。例如，可以采用较高强度等级的水泥，选用级配良好的骨料，并合理控制水灰比和掺合料用量。同时，采用专用的透水混凝土增强剂也能有效提高混凝土的综合性能。

在透水混凝土的制作过程中，需要注意以下几点：首先，应使用强制式搅拌机进行充分搅拌，搅拌时间不宜少于5分钟。其次，在浇筑前要保持路基湿润，以增强骨料间的粘结强度。浇筑时应采用低频平板振动器轻振，避免使用高频振动器，以免影响透水效果。最后，养护期间需保持表面湿润，可采用覆盖塑料薄膜等方式，养护时间不少于7天。

展望未来，透水混凝土的发展前景广阔。随着技术的不断进步，我们有望开发出强度更高、透水性能更好的新型透水混凝土材料。同时，如何在大规模应用中保证透水混凝土的长期性能稳定性，以及如何将透水混凝土与其他海绵城市技术有机结合，将是未来研究的重点方向。

透水混凝土作为海绵城市建设的重要材料，其性能优化不仅关乎工程安全，更关系到城市生态系统的健康运行。通过深入研究影响其性能的关键因素，并在实践中不断优化，我们相信透水混凝土必将在未来的城市建设中发挥更大的作用，为构建更加生态、宜居的城市环境做出贡献。
