互锁电路工作原理及作用

在电气控制系统中， 互锁电路是一种常见的安全保护措施 ，用于防止两个或多个电气设备同时工作而引发的故障或危险。 互锁电路的核心原理是通过电气元件之间的相互制约，确保在特定条件下只有一个设备可以工作。

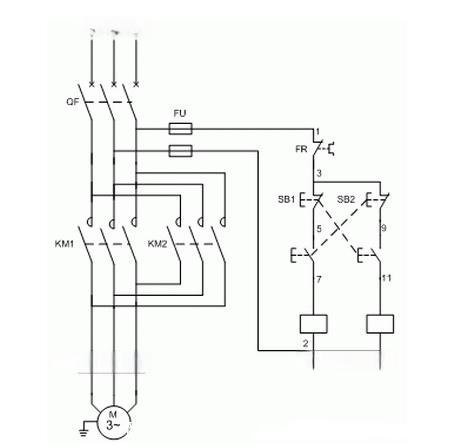

互锁电路的 基本工作原理是通过将两个接触器的辅助常闭触点串联在对方的线圈电路中来实现的。 以电动机正反转控制为例，当正转接触器KM1通电时，其辅助常闭触点会断开，阻止反转接触器KM2通电。反之亦然，当KM2通电时，KM1也无法通电。这种设计有效地避免了主电路中因相间短路而造成的故障。

互锁电路在实际应用中非常广泛。 在电机控制领域，互锁电路常用于实现电机的正反转控制。 例如，在大门开启和关闭的控制系统中，互锁电路可以确保电机只能在一个方向上工作，避免因同时尝试正反转而导致的短路或设备损坏。

除了电气互锁，还有机械互锁和电气机械联动互锁。 机械互锁通过机械部件实现，可靠性高但结构复杂。电气机械联动互锁则结合了电气和机械两种方式，提供更高的安全性和灵活性。

在设计互锁电路时，工程师需要考虑多个因素。 首先，要确保互锁电路能够可靠地防止两个设备同时工作。其次，要考虑到电路的灵活性和可维护性。例如，在一些场合可能需要设计成可以手动解除互锁的电路，以应对特殊情况。

值得注意的是， 互锁电路并非孤立存在，它常常与其他控制电路配合使用。 例如，自锁电路用于保持接触器的持续通电状态，而联锁电路则用于实现多个设备之间的逻辑控制关系。这些电路共同构成了复杂的电气控制系统，确保设备的安全运行。

随着工业自动化程度的提高，互锁电路的应用范围也在不断扩大。在智能制造和工业4.0的背景下，互锁电路作为电气控制的基础，将继续发挥其重要作用，为设备的安全运行保驾护航。
