1分钟了解绝缘电阻测试仪

绝缘电阻测试仪是一种用于测量电气设备绝缘性能的仪器。它主要用于检测大型变压器、发电机、高压电动机等设备的绝缘电阻，以确保这些设备在使用过程中的安全性和可靠性。

使用绝缘电阻测试仪时，首先需要检查仪器的“0”和“∞”位置是否正确。具体方法是，将“L”（线路）和“E”（地）两个端子开路，摇动手柄使发电机达到额定转速（通常为120r/min），此时指针应指向“∞”位置。然后将两个端子短路，轻摇发电机，指针应指向“0”位置。如果指针位置不正确，可能需要更换测试引线或对仪器进行干燥处理。

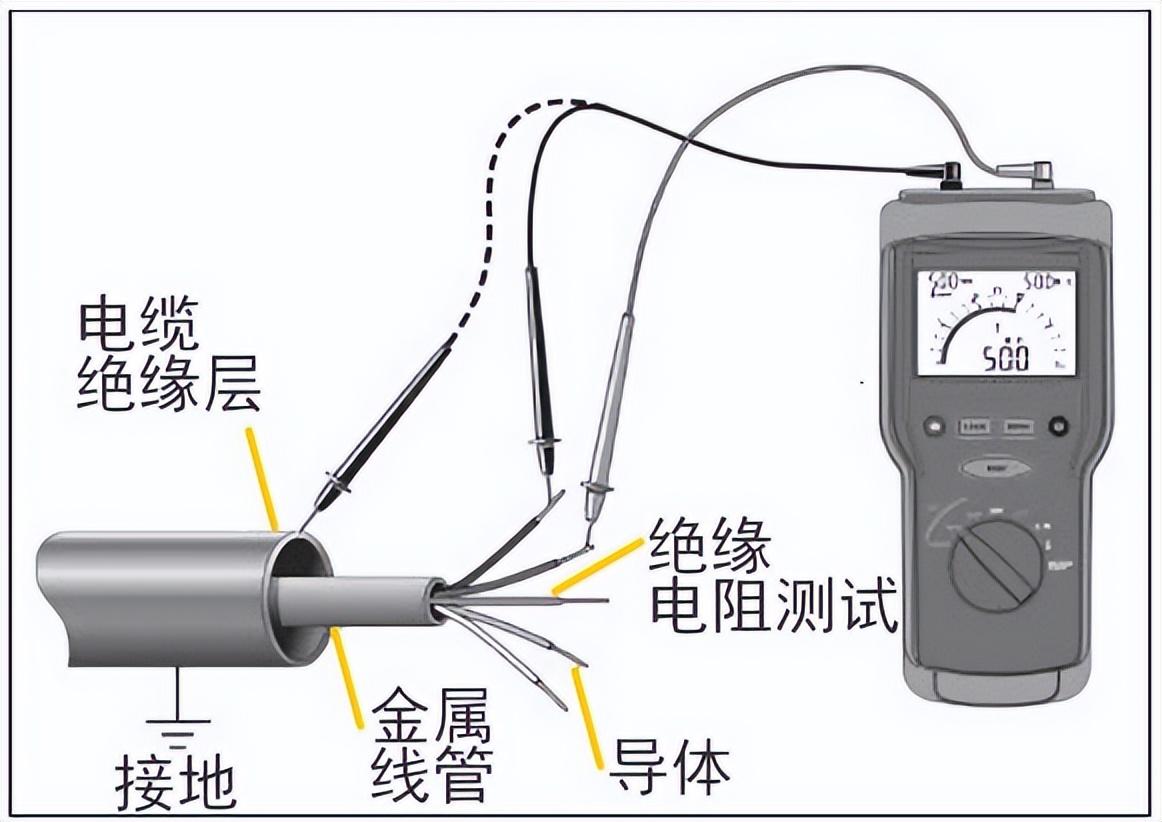

在实际测试时，应确保测试引线绝缘良好且独立分开，避免缠绕在一起。测试过程中，应保持摇柄转速恒定，通常为120～150r/min。开始测试时，先将“E”端子与被测设备外壳或地相连接，待转动摇柄至额定转速后再将“L”端子与被测设备的测试极相碰接。等待约1分钟后，读取并记录电阻值。测试结束时，应先断开“L”端子与被测设备的连接，再停止摇柄转动，以防止被测设备的电容对绝缘电阻表的反充电而损坏表针。

值得注意的是，绝缘电阻测试仪在使用时应注意以下几点：

1. 仪器应存放在干燥、无尘、无腐蚀性气体的环境中。
2. 测试过程中严禁碰触高压线，以免发生危险。
3. 使用内部电池测量时，如果显示暗淡或开机不显示，应及时充电。
4. 长期不使用时应定期对电池充电，防止电池漏液损坏仪器。
5. 测试大容量容性负载时，试验完要保证有足够的放电时间。

市场上常见的绝缘电阻测试仪品牌包括Fluke、Megger等，它们提供了不同型号的产品，适用于各种不同的测试需求。例如，Fluke 1508是一款功能强大的手持式绝缘测试仪，具有中文界面和LCD显示屏。而Fluke 1503则更适合检修、调试和预防性维护场合，可以接受多种不同的测试电压。

绝缘电阻测试仪在电气安全中扮演着至关重要的角色。通过定期使用绝缘电阻测试仪对电气设备进行检测，可以及时发现绝缘老化、受潮等问题，从而有效预防电气事故的发生，保障人员和设备的安全。
