电机槽满率VS铜满率

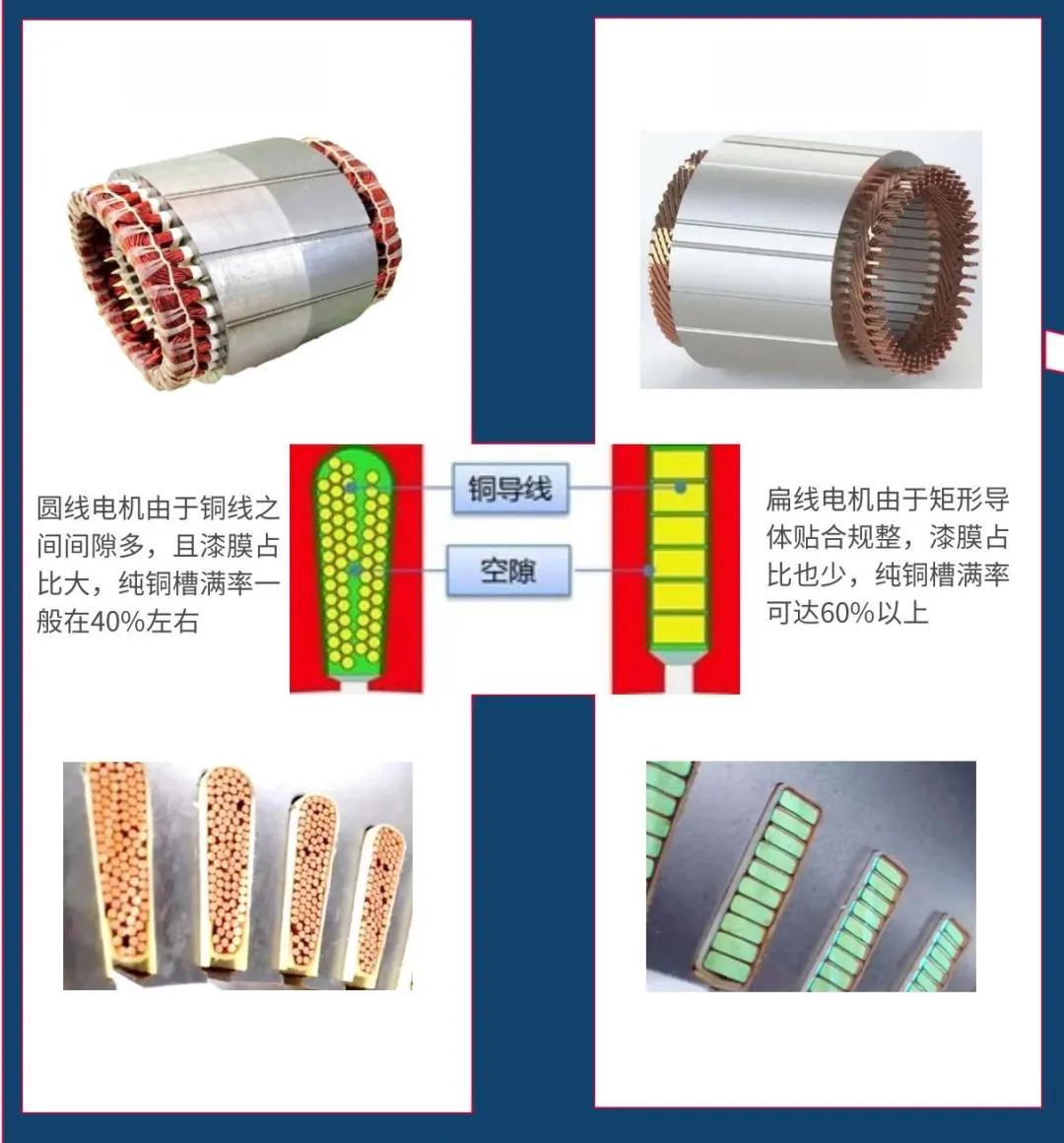

电机槽满率和铜满率是衡量电机设计效率的重要指标 ，但很多人对这两个概念容易混淆。 槽满率是指铁芯槽内的导体截面积与铁芯槽口总面积的比值 ，而 铜满率则是指去掉铜线绝缘层后纯铜占槽面积的比例 。虽然两者都反映了铜线在电机槽内的填充程度，但计算方法和实际意义有所不同。

槽满率的计算通常包括铜线绝缘层的面积，而铜满率则只考虑纯铜部分。这种区别看似微小，却对电机性能有着重要影响。一般来说，槽满率取值在75%-80%之间较为理想，过高会影响线圈散热。提高槽满率可以增加电机功率，缩短同等功率电机的长度，同时提高材料利用率，降低电机成本。然而，这也会带来制造工艺上的挑战，如对铜线成型精度和设备对中精度要求更高。

相比之下， 铜满率的提高对电机性能的提升更为显著 。 德国弗劳恩霍夫研究所通过使用变截面扁铜线技术，将电机定子铜满率从50%提升至80% 。这种技术通过将铜线设计成梯形截面，使得电机能够在不增加体积的情况下实现更大的电流，从而提升功率密度和扭矩密度。这种创新不仅提高了电机性能，还减少了材料浪费，实现了更高效的电机设计。

然而， 提高槽满率和铜满率并非易事 。随着槽满率的提高，铜线与绝缘纸之间的摩擦力增加，可能导致绝缘纸滑动，影响电机性能。此外，高槽满率还会增加铜线成型的难度，要求更高的制造精度。因此，电机设计师需要在提高效率和保证质量之间寻找平衡。

在电机设计中，槽满率和铜满率的选择直接影响着电机的性能、成本和制造难度。合理优化这两个参数，可以实现电机效率的最大化。随着新能源汽车等领域的快速发展，对电机性能的要求不断提高，如何在有限空间内实现更高的功率密度和效率，成为电机设计面临的重要挑战。未来，随着新材料和制造技术的进步，我们有望看到槽满率和铜满率进一步提升，推动电机技术不断向前发展。
