化工塔器设备工作原理动图

化工塔器设备是石油化工行业不可或缺的关键设备。据统计，塔设备占整个化工厂设备投资的30%左右，其性能直接影响化工生产的效率和产品质量。在塔设备内，气液或液液两相可以充分接触，实现相间传质，因此广泛应用于精馏、吸收、解吸、气体增湿及冷却等单元操作过程。

精馏塔是化工生产中最常见的塔器之一。它利用混合物中各组分挥发度的不同来实现分离。在精馏塔中，液体依靠重力作用从上层塔板的降液管流到下层塔板的受液盘，然后横向流过塔板。气体则在压力差的推动下，自下而上穿过各层塔板的气体通道，与液体呈逆流接触。通过这种方式，气液两相在塔板上密切接触，进行热量和质量的交换。精馏塔广泛应用于石油炼制、化工、医药等领域，是实现物料分离的核心设备。

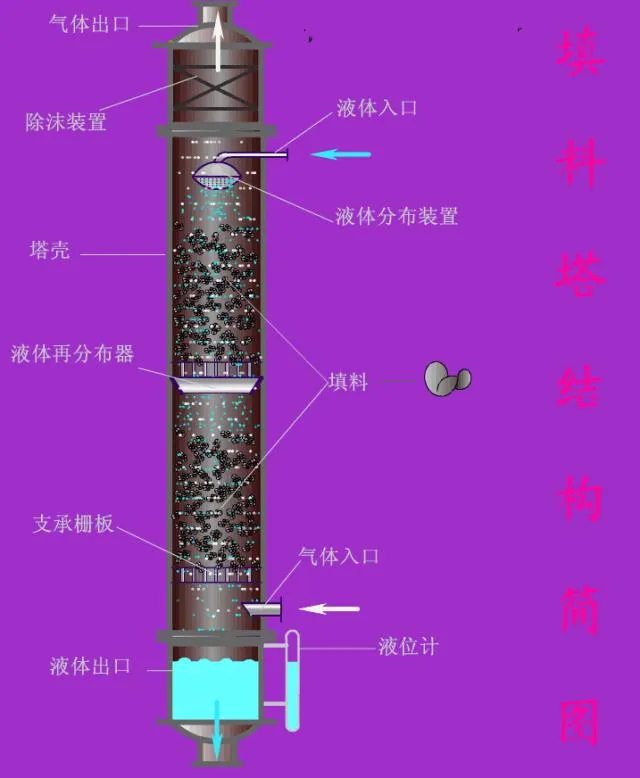

吸收塔主要用于气体净化和回收。以填料吸收塔为例，塔内装有填料作为气液两相接触的构件。液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，与液体呈逆流连续通过填料层的空隙，在填料表面上进行传质。填料吸收塔具有生产能力大、分离效率高、压降小等优点，广泛应用于废气处理、溶剂回收等领域。

萃取塔主要用于液液分离。以填料萃取塔为例，塔内装有适合的填料，轻液相从塔底进入，重液相从塔顶进入。萃取操作时，连续相充满整个塔中，分散相由分布器分散成液滴进入填料层，并与连续液相接触传质。填料萃取塔结构简单、造价低廉，广泛应用于化工生产过程中的液液分离。

随着化工技术的发展，塔器设备也在不断创新。例如，往复筛板萃取塔通过塔内往复振动的中心轴带动筛板运动，对塔内逆流流动的两液相起搅拌和分散作用，提高了萃取效率。湍球塔除尘器通过在塔内放置一定量的聚乙烯球形填料，利用气速达到一定值时小球的剧烈翻腾旋转和相互碰撞，达到传质和除尘的效果，克服了传统塔器易结垢、易堵塞等缺点。

总的来说，化工塔器设备在化工生产中扮演着至关重要的角色。它们不仅决定了化工过程的效率和产品质量，还在环境保护、资源回收等方面发挥着重要作用。随着新材料、新工艺的不断涌现，塔器设备也将向着更高效、更环保、更智能的方向发展，为化工行业的可持续发展提供有力支撑。
