制图投影原理和三視圖

在工程设计领域，准确表达物体的三维结构至关重要。制图投影原理为这一需求提供了科学的解决方案，其中三视图作为一种正投影工程图，成为了工程界约定俗成的表达方式。

制图投影原理主要包括中心投影和正投影两种方法。 中心投影是指光线从一个中心点发出，物体在投影面上形成缩小的影像，如常见的透视图。而正投影则是指当投影光线互相平行，并与投影面垂直时，物体在投影面上所得的投影。这种投影方式能够准确反映物体的尺寸和形状，是工程制图的基础。

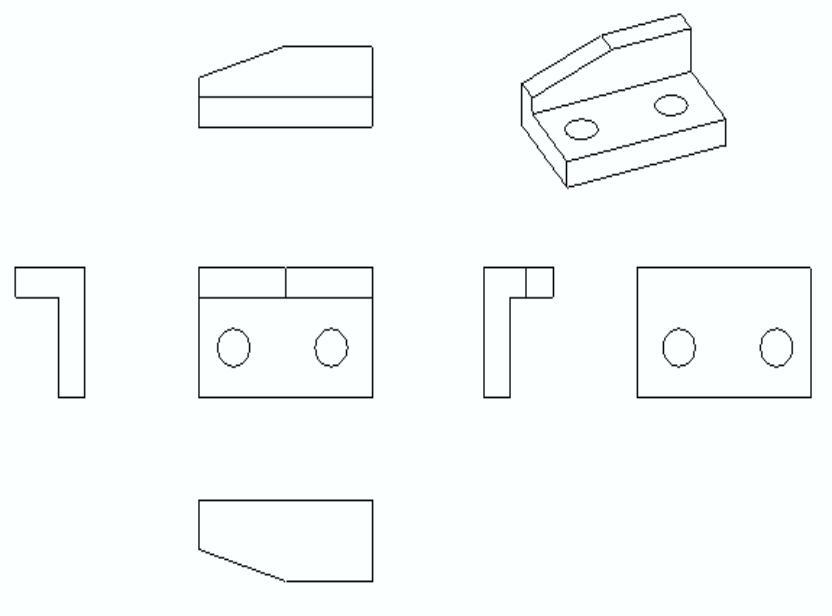

三视图由主视图、俯视图和左视图三个基本视图组成 ，能够正确反映物体的长、宽、高尺寸。这种表达方式遵循“长对正、高平齐、宽相等”的投影规律，基本能完整表达物体的结构形状。例如，主视图反映物体的前面形状，俯视图反映上面形状，左视图反映左面形状。

绘制三视图需要遵循一定的步骤。 首先，确定图幅及作图比例；其次，按规定尺寸要求打好边框；然后，根据产品大小及结构复杂性，规划视图分布；接着，进行产品分析及绘图；最后，进行尺寸标注。在绘制过程中，还需要注意形体分析，将组合体分解为若干个形体，并确定它们的组合形式。

三视图在工程设计中扮演着至关重要的角色。 它不仅能够帮助工程师准确表达设计意图，还能方便生产人员理解和制造产品。在CAD软件中，绘制三视图变得更加便捷。例如，可以利用视口工具来辅助绘制，或者直接从三维模型生成三视图。这种方法不仅提高了绘图效率，还能保证视图之间的准确对应关系。

随着计算机技术的发展，三视图的绘制和应用变得更加智能化。然而，掌握三视图的基本原理和绘制方法仍然是每个工程技术人员的必备技能。它不仅是工程制图的基础，更是连接设计与制造的重要桥梁。
