如何看懂电路板

当你打开一个普通的电子闹钟，你会发现一块绿色或棕色的板子，上面布满了细小的铜线和各种形状的元件。这就是电路板，它是现代电子设备的心脏。但对于大多数人来说，这块板子就像一个神秘的迷宫，让人望而生畏。今天，让我们一起揭开电路板的神秘面纱，探索它的奥秘。

电路板的基本结构

电路板，全称印刷电路板（PCB），是一种用于支撑和连接电子元器件的基板。 它通常由几层材料组成：最下面是基材，通常是玻璃纤维增强的环氧树脂；中间是铜箔层，用于形成电路；最上面是阻焊层和丝印层，用于保护电路和标注元件位置。

在电路板上，你会看到各种各样的电子元器件，如电阻、电容、晶体管、集成电路等。 这些元件通过细小的铜线（称为“走线”）连接在一起，形成了复杂的电路。

常见电子元器件及其功能

让我们以一个简单的电子闹钟为例，看看电路板上的主要元件：

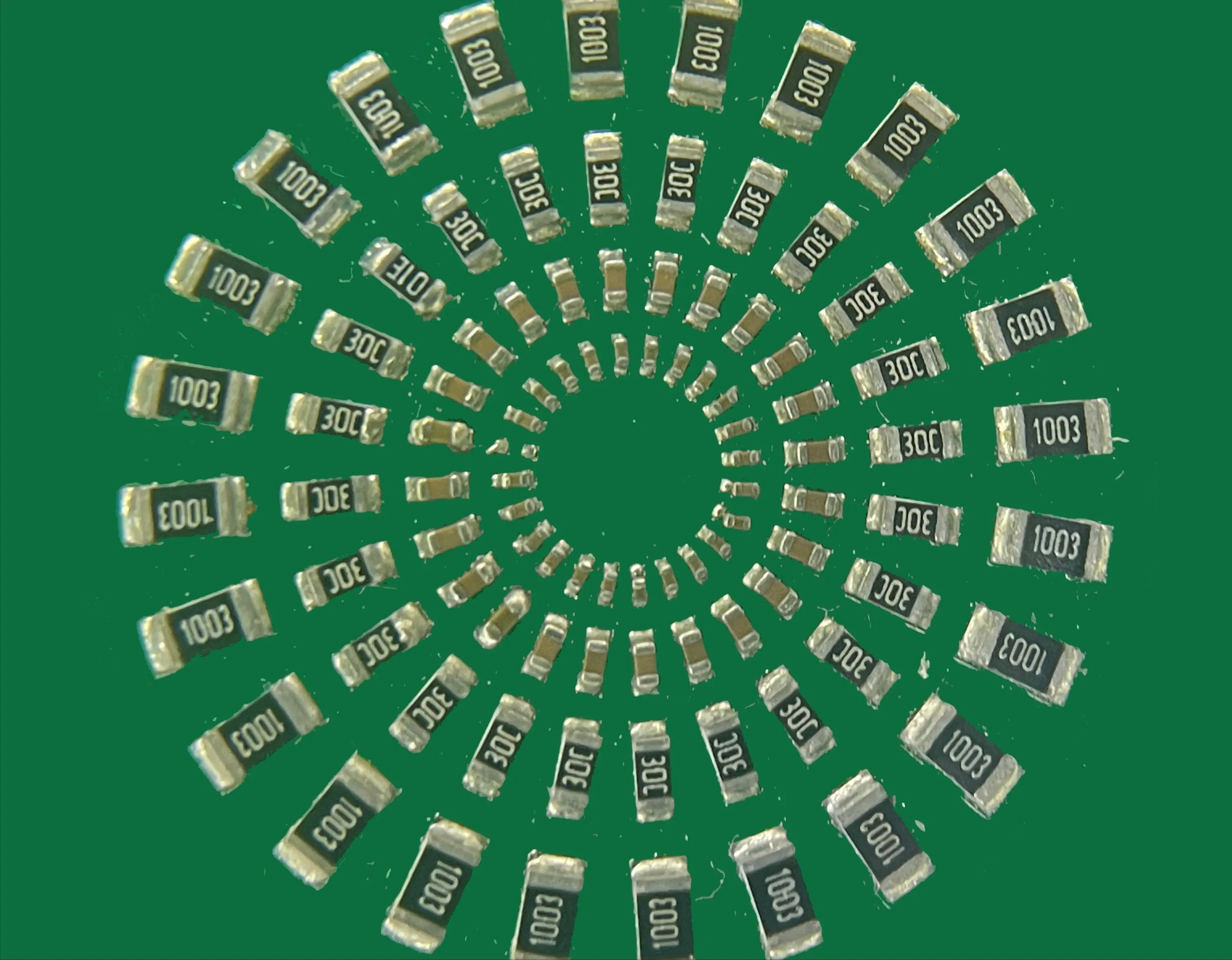

1. 电阻：通常用“R”表示，用于限制电流或分压。在闹钟中，电阻可能用于控制LED显示屏的亮度。

2. 电容：用“C”表示，用于储存电荷。在闹钟中，电容可能用于滤波或定时电路。

3. 晶体管：用“Q”或“T”表示，是一种开关或放大器件。在闹钟中，晶体管可能用于控制声音的产生。

4. 集成电路（IC）：用“U”表示，是一个封装了多个晶体管、电阻、电容等元件的芯片。在闹钟中，IC可能是主控芯片，负责计时和显示功能。

5. 石英晶体：用“Y”或“X”表示，用于产生稳定的时钟信号。在闹钟中，石英晶体是计时的核心。

电路板的工作原理

电路板上的元件通过铜线连接，形成了复杂的电路。电流从电源出发，经过各种元件，最终回到电源，形成了一个闭合回路。在这个过程中，元件们各司其职，共同完成特定的功能。

以闹钟为例，当电源接通时，电流流经石英晶体，产生稳定的振荡信号。 这个信号被送入IC，IC将其转换为时间信息，并通过LED显示屏显示出来。当闹钟响起时，IC会控制晶体管导通，使扬声器发出声音。

如何阅读和理解电路图

电路图是电路板设计的基础 ，它用符号表示各个元件及其连接关系。要理解电路板，首先要学会阅读电路图。

以一个简单的LED电路为例：

在这个电路中，VCC代表电源正极，GND代表电源负极，R1是限流电阻，D1是LED。电流从VCC出发，经过R1和D1，最终回到GND，形成了一个闭合回路。这个电路的功能很简单：当电源接通时，LED就会发光。

安全注意事项

在拆解和分析电路板时，一定要注意安全。 首先，确保设备已经完全断电。其次，使用绝缘工具，避免触电。最后，不要随意更改电路，除非你完全理解它的原理。

电路板设计的基本原则

设计电路板时，需要考虑以下几个基本原则：

1. 保证产品技术指标的实现：电路板必须能够实现设备的电性能要求。

2. 结构的强度和刚度：电路板必须能够承受使用过程中的各种应力，避免变形。

3. 便于设备的操纵、安装与维修：电路板的设计应该方便设备的使用和维护。

4. 安全性：电路板必须符合相关的安全标准，避免对用户造成伤害。

通过这次探索，我们对电路板有了更深入的了解。虽然它看起来复杂，但只要掌握了基本知识，就能逐步揭开它的奥秘。下次当你看到电路板时，也许就能理解它的设计原理，甚至能自己动手设计简单的电路了。电子技术的世界充满了无限可能，让我们一起探索这个神奇的领域吧！
