卸料板的设计

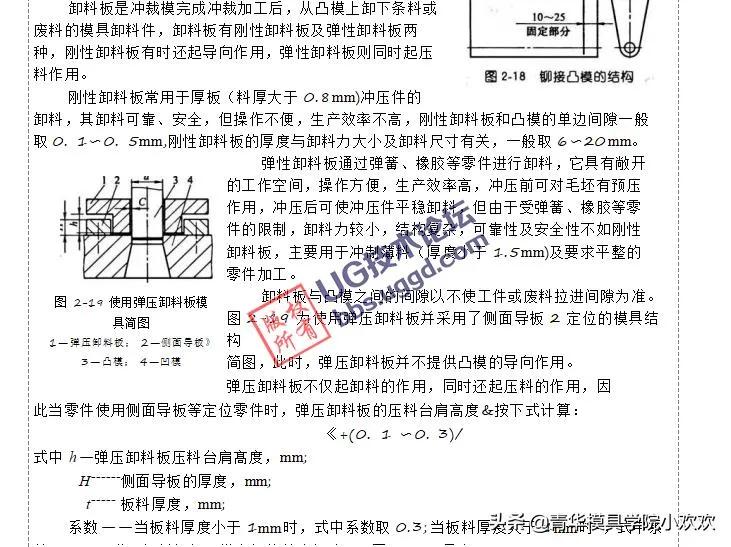

卸料板是冲压模具中的关键部件，其设计直接影响到冲压件的质量和生产效率。根据工作原理的不同，卸料板可分为刚性卸料板和弹性卸料板两种类型。

刚性卸料板主要用于厚度大于0.8mm的厚板冲压件的卸料。它结构简单，卸料可靠，但操作不便，生产效率较低。设计时，刚性卸料板与凸模的单边间隙一般取0.1 0.5mm，厚度则根据卸料力大小及卸料尺寸确定，通常在6 20mm之间。在某些情况下，刚性卸料板还兼具导向作用。

相比之下，弹性卸料板通过弹簧、橡胶等弹性元件提供卸料力，具有操作方便、生产效率高的优点。它适用于厚度小于1.5mm的薄料冲压，不仅能平稳卸料，还能在冲压前对毛坯进行预压，使冲压件更为平整。然而，弹性卸料板的卸料力较小，结构相对复杂，可靠性不如刚性卸料板。

在实际应用中，卸料板的设计需要考虑多个因素。首先，对于弹压式卸料板，应设计加工出弹簧窝孔，以提高卸料弹簧的寿命和防止弹簧受偏心力。其次，卸料板的尺寸大小应考虑弹簧的布置，尽量均匀分布以确保卸料板运动平衡。对于冲小孔的冲压模，卸料板应采用小导柱导向，以增强细长凸模的稳定性。连续模的卸料板则需要进行热处理，以保证足够的强度和硬度。精冲模的卸料板应具有导向功能，确保运动平稳，压力均衡。

此外，卸料板在卸料过程中不能有倾斜，否则会造成卸料困难并加速凸模磨损。因此，通常在卸料板上加装导向元件或采用轴套固定其位置。最后，卸料板的厚度不宜过小，以承受卸料力、压料力和来自凹模的撞击力，避免变形影响模具正常工作。

综上所述，卸料板的设计是一个综合考虑多种因素的过程。合理选择卸料板类型，精心设计其结构和尺寸，不仅能提高冲压件的质量，还能显著提升生产效率，延长模具寿命。随着冲压技术的发展，卸料板的设计也将不断创新，以适应更复杂、更精密的冲压需求。
