ASML惨遭打脸！EUV光刻机新光源横空出世，成本砍半功耗降80%！

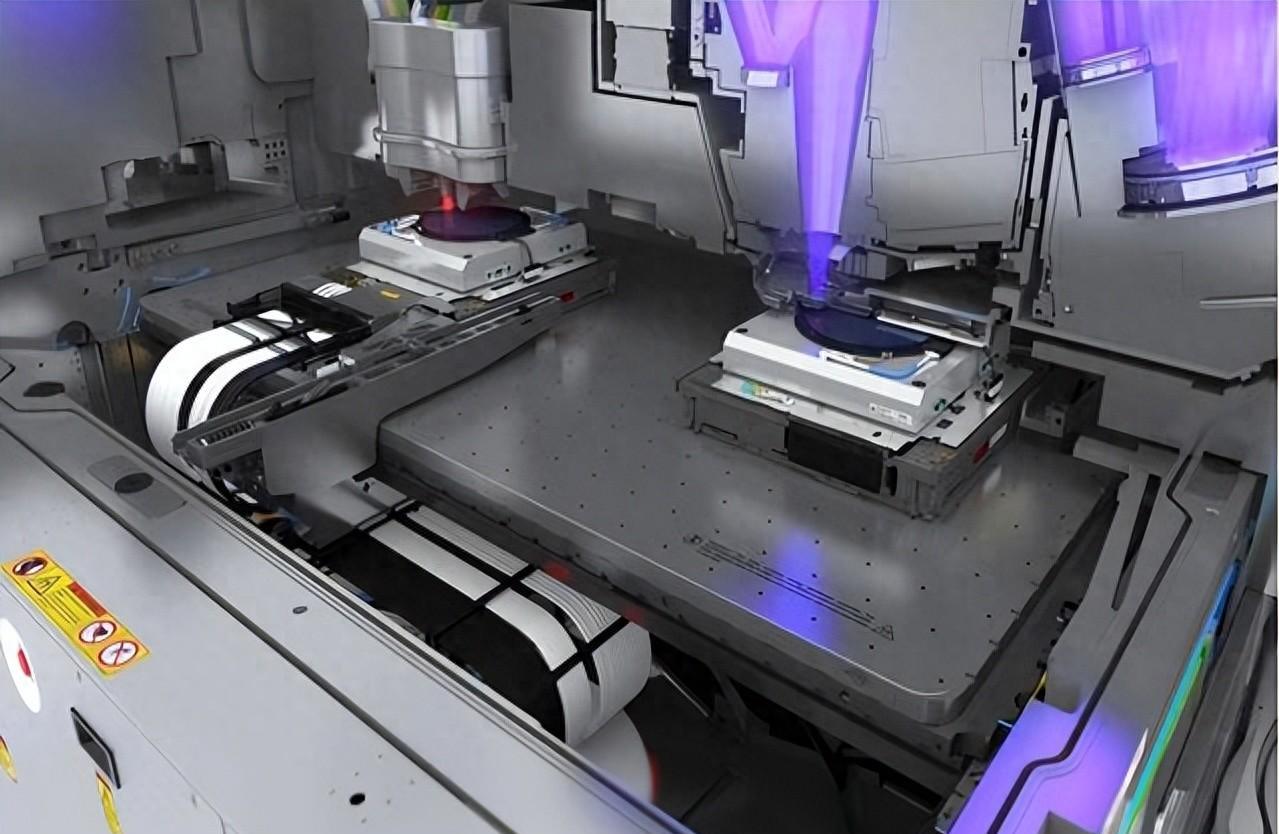

ASML作为全球领先的光刻机制造商，其EUV（极紫外）光刻机一直是半导体制造领域的核心技术。然而，随着芯片制程不断微缩，EUV光刻技术面临着成本高昂、功耗巨大等挑战。近期，一种基于自由电子激光器（FEL）的新型光源技术正在悄然崛起，有望成为EUV光刻的有力替代方案。

FEL光源技术的核心优势在于其高效率和低功耗。与ASML目前采用的激光等离子体EUV光源（EUV-LPP）相比，FEL的光电转化率可以超过30%，远高于EUV-LPP的3%-5%。这意味着使用FEL作为光源的光刻机不仅能够显著降低制造成本，还能大幅减少电力消耗。据日本高能加速器研究组织（KEK）的研究人员介绍，FEL光源在电力消耗方面远低于EUV-LPP光源。

除了效率优势，FEL光源还具有功率大、光谱宽度窄等特性，非常适合用于未来的光刻技术。KEK的高级光源研究员表示：“EUV-FEL光束的极高功率、窄光谱宽度和其他特性使其适合作为未来光刻的EUV光源来应用。”更令人兴奋的是，FEL技术还可以升级为BEUV-FEL，使用更短的波长（6.6-6.7 nm）实现更精细的图案化，为半导体制造开辟新的可能性。

目前，业界已经设计了一种基于能量回收直线加速器（ERL）的FEL光源用于未来的光刻，并且已经研究和开发了主要组件。这一进展表明，FEL光源技术正在从实验室走向实际应用，有望在不久的将来成为EUV光刻的有力替代方案。

然而，FEL技术并非唯一挑战ASML行业地位的新兴技术。纳米压印光刻（NIL）和定向自组装光刻（DSA）等技术也在快速发展。NIL技术通过将印有电路图案的掩模压印在晶圆表面的抗蚀剂上，可以大幅降低制造成本并提高图案分辨率。据报道，NIL技术能将制造成本降低4成，耗电量降低9成。目前，日本铠侠公司已经将NIL技术应用到了15nm NAND闪存器上，并有望在2025年推出采用NIL技术的5nm芯片。

DSA技术则利用材料自身的分子排列规律，诱导光刻材料在硅片上自发组成需要的图案。IMEC、麻省理工学院等机构都建立了自组装产线，研究其具体工艺。2021年，IMEC展示了使用DSA形成18nm间距线图案，显示出这项技术的巨大潜力。

这些新兴技术的快速发展无疑给ASML带来了挑战。尽管ASML在EUV光刻技术领域仍然占据主导地位，但随着替代方案的不断成熟，其行业地位可能会受到冲击。ASML首席财务官Roger Dassen曾表示，在可预见的未来，ASML在EUV技术领域不会面临来自中国公司的竞争。然而，随着FEL、NIL和DSA等技术的不断进步，这一局面可能会发生改变。

半导体制造技术的未来充满了不确定性。EUV光刻技术虽然目前仍是主流，但其高昂的成本和复杂的工艺正在推动业界寻找更经济、更高效的替代方案。FEL、NIL和DSA等新兴技术的出现，不仅为半导体制造提供了新的可能性，也可能重塑整个行业的格局。在这个技术快速迭代的时代，ASML能否继续保持其领先地位，将取决于它如何应对这些新兴技术的挑战。
