暖通设计 | 简单明了，空调冷冻水系统的组成分类与设计介绍

空调冷冻水系统是现代建筑中不可或缺的重要组成部分，它通过循环流动的冷冻水为室内空间提供舒适的温度环境。这个系统不仅影响着建筑的能效表现，还直接关系到使用者的舒适体验。那么，这个看似简单的水循环系统究竟包含哪些关键组件？它又是如何工作的？

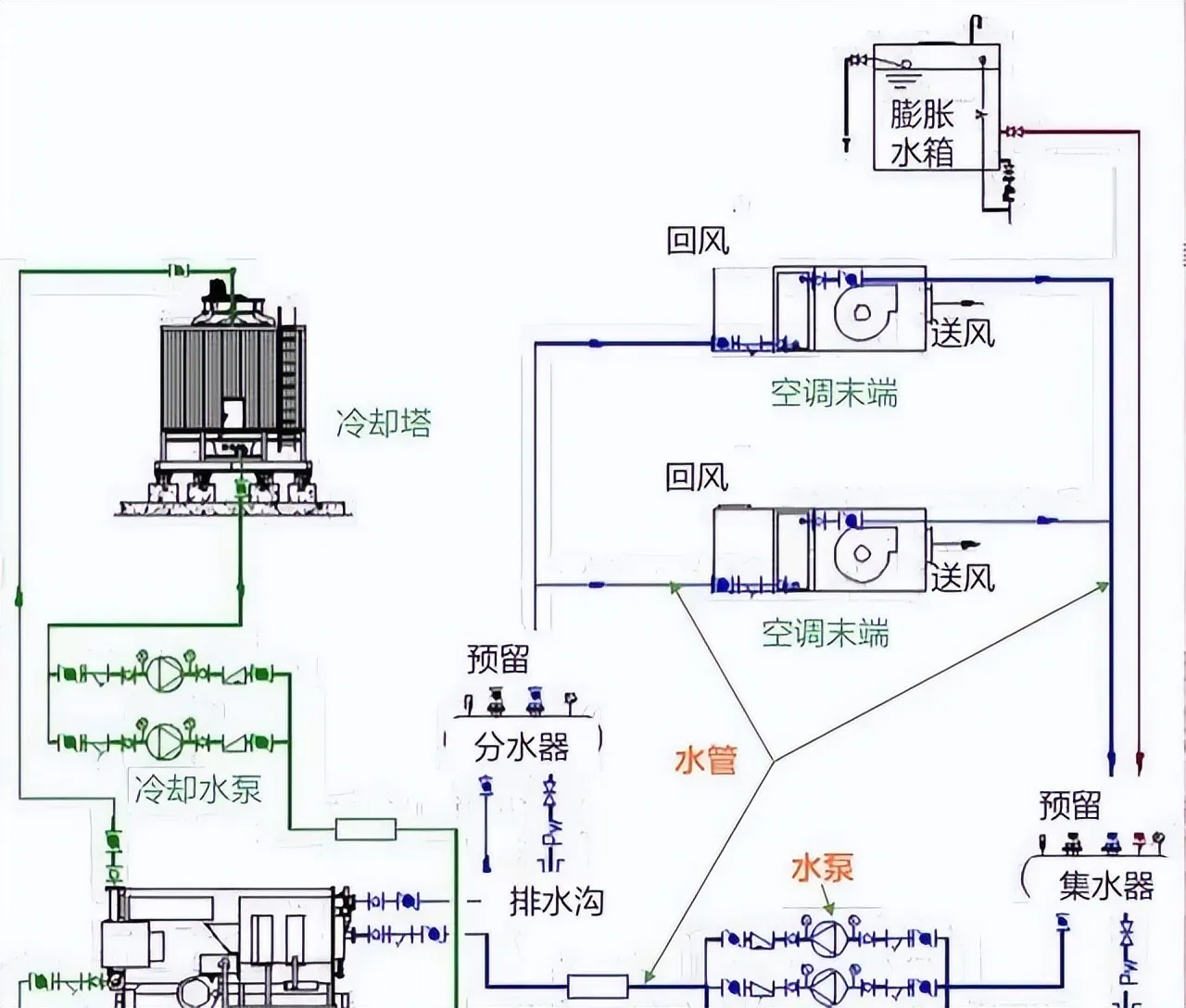

冷冻水系统的核心组件包括水泵、管道、定压设备、阀门、换热器和除污器等。这些部件共同构成了一个精密的循环网络。系统的工作原理其实并不复杂：水泵将常温水送入蒸发器，在那里与制冷剂进行热交换，使水温降低。冷却后的冷冻水随后被输送到各个空调末端设备，吸收室内热量，从而达到降温的目的。这个过程不断循环，确保室内温度维持在舒适水平。

然而，冷冻水系统的类型和设计却有着多种选择。根据管道布置形式，可以分为同程式和异程式系统。同程式系统通过增加一个总回水管，使得各个用户的环路相等，阻力易于平衡，适用于大型系统。而异程式系统则适用于小型系统，虽然结构简单，但可能需要额外的调节措施来平衡各环路的水流量。

从系统运行方式来看，冷冻水系统还可以分为一次泵系统和二次泵系统。一次泵系统结构简单，控制容易，适用于系统较小或各环路负荷特性相近的情况。二次泵系统则通过将冷冻水的制备和输配分开，实现了更灵活的流量调节，适合大型复杂系统。

在设计冷冻水系统时，工程师需要考虑多个关键因素。首先是系统形式的选择和分区，这需要综合考虑建筑特点、初投资和运行费用等。其次是调节与控制措施，以及辅助设备的配置。管网的布置和走向也至关重要，需要确保水流顺畅，减少不必要的阻力损失。最后，管道的防腐保温措施同样不容忽视，这直接影响系统的能效表现。

值得注意的是，冷冻水系统的设计不仅影响当前的使用效果，还关系到建筑的长期运营成本。例如，合理选择水泵的流量和扬程，可以显著降低系统的能耗。同时，采用变流量系统可以在部分负荷条件下实现更高效的运行，进一步节省能源。

随着建筑节能要求的不断提高，冷冻水系统在现代建筑中的应用价值愈发凸显。它不仅为室内环境提供了可靠的温度控制，还为实现建筑的绿色低碳目标提供了重要支持。通过精心设计和优化运行，冷冻水系统正在成为打造舒适、高效和可持续建筑环境的关键技术之一。
