拆解比亚迪海豹热管理系统

比亚迪海豹的热管理系统是其核心技术之一，该系统不仅能够高效管理车辆的热量，还能显著提升能源利用效率。通过巧妙的设计，海豹的热管理系统实现了对空调、电池和驱动系统的全面温度控制，展现了比亚迪在新能源汽车领域的技术实力。

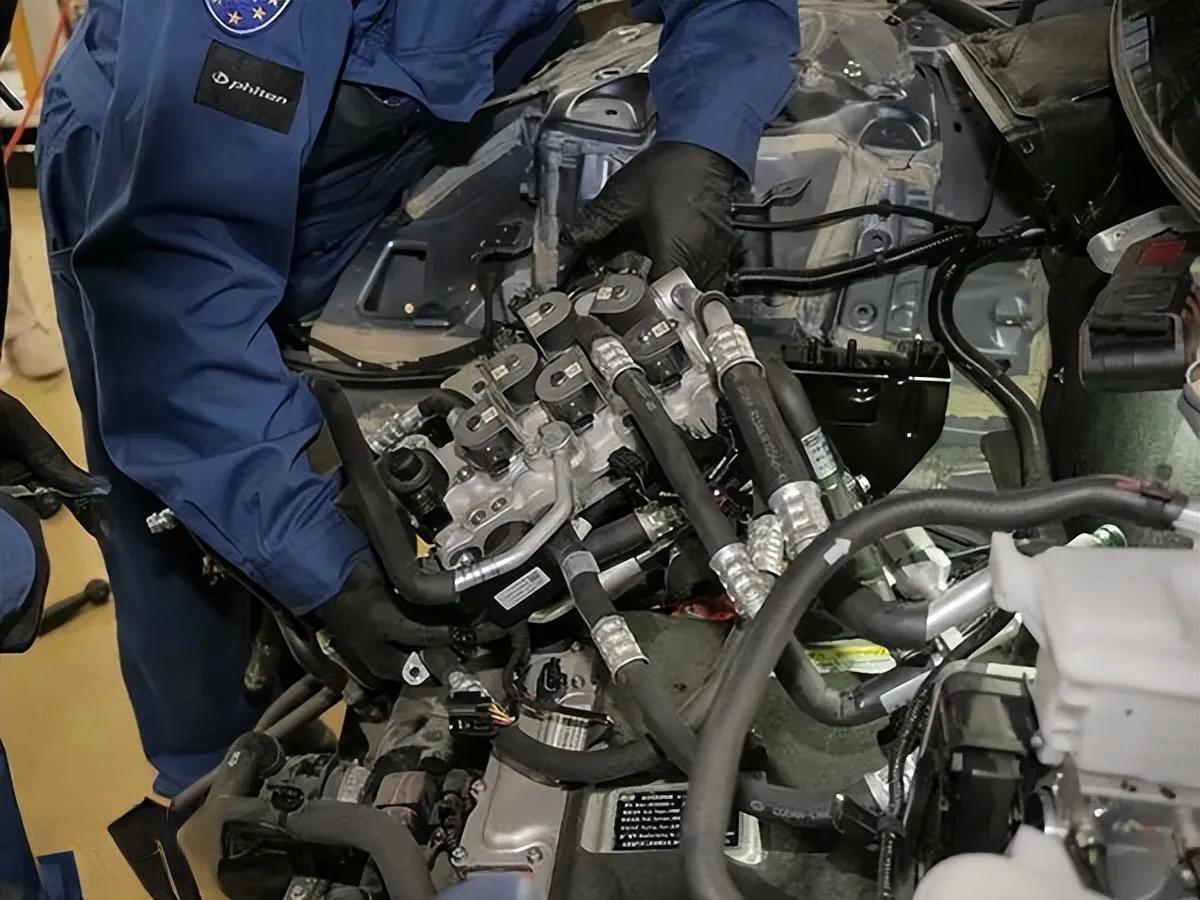

海豹的热管理系统核心部件是一个名为“Nonavalve”的大型零部件，它连接着多个冷媒配管和冷却剂软管，扮演着热量管理中枢的角色。Nonavalve上集成了9个电磁阀，其中6个用于切换冷媒流路，3个用于调节冷媒压力。这些电磁阀的组合使用，使得系统能够应对空调的制热/制冷、电池的加热/冷却等8种不同模式。

海豹的热管理系统采用了冷媒回路和水回路相结合的设计。Nonavalve周围连接着10根冷媒配管，分别与压缩机、车外冷凝器、空调系统内的冷凝器和蒸发器、电池等组件相连。这种设计使得海豹能够通过热泵系统来控制空调和电池的温度。特别值得一提的是，海豹采用了冷媒直冷的方式对电池进行冷却，即冷媒直接流入贴在电池底部的冷却板中，实现高效的热量交换。

在驱动系统方面，海豹采用了水冷方式。Nonavalve底部安装了一个板式换热器，通过它与电动驱动桥相连。冷却剂先冷却逆变器和控制基板，然后通过减速器外侧的板式换热器冷却马达。冷却后的冷却剂温度上升，再通过Nonavalve的板式换热器和汽车前部的散热器进行冷却。这一过程中，冷媒能够回收逆变器和马达的排热，用于空调制暖和电池加热。

与特斯拉的Octovalve相比，海豹的热管理系统在电池冷却方式上存在明显差异。特斯拉采用的是冷却剂冷却电池的方式，而海豹则选择了冷媒直冷。这种设计选择体现了比亚迪对提高能量利用效率的追求。冷媒直冷方式能够更直接、更高效地管理电池温度，有助于提升电池性能和寿命。

比亚迪近期申请的一项专利进一步展示了其在热管理系统领域的创新。该专利提出了一种新型换热板，包括相互独立的第一换热流道和第二换热流道。第一换热流道用于电池包与外部散热元件之间的换热，第二换热流道则用于电池包内部高温模块与低温模块之间的换热。这种设计能够提高能量利用率，满足冷却和加热的需求，增加换热板的均衡效果，提高换热效率。

比亚迪海豹的热管理系统不仅体现了公司在新能源汽车领域的技术实力，也为整个行业提供了新的思路。通过不断创新和优化，比亚迪正在推动电动汽车热管理系统向更高效、更智能的方向发展，为用户提供更优质的驾驶体验。
