EBL专题：电子束光刻的参数优化及常见问题

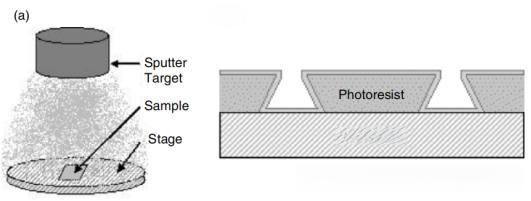

电子束光刻（EBL）技术是纳米制造领域的关键技术之一，它利用聚焦电子束直接在光刻胶上绘制微纳结构，无需使用掩膜。作为一位拥有10年EBL经验的工程师，我见证了这项技术从实验室研究到产业化应用的全过程。今天，我想分享一些EBL技术的关键参数和常见问题，以及如何通过参数优化来解决实际操作中遇到的挑战。

EBL技术的核心在于精确控制电子束。工作距离（WD）是影响EBL效果的关键参数之一。较短的工作距离可以提高分辨率并降低电子束对外部干扰的敏感性。通常，5至10毫米的工作距离适合书写精细特征。然而，在磁场较强的环境中，过短的工作距离可能会对书写质量产生负面影响。

加速电压是另一个重要参数。增加加速电压可以提高电子的穿透深度，减少光刻胶中的散射电子，从而获得更细的线宽。大多数扫描电镜（SEM）的最大加速电压为30千伏，这也是精细书写常用的电压。对于场发射电镜（FE SEM），甚至可以使用100 kV~300 kV的加速电压，但这种高电压会限制样品尺寸，降低其在光刻方面的通用性。

束流大小直接影响束斑尺寸。较小的束流可以产生更小的束斑，有利于生成更精细的特征。用于精细光刻的典型束流范围为5-50 pA。具体值取决于SEM的型号和灯丝类型。例如，W灯丝SEM的束流范围为5-10 pA，LaB6灯丝SEM为10-20 pA，FE SEM为20-50 pA。

在实际操作中，我们经常会遇到邻近效应这一常见问题。当书写高密度图案时，电子束的散射和透射会导致图案边缘的曝光剂受到影响，产生正向或负向邻近效应。为了解决这个问题，我们需要调整曝光剂量和补偿参数。例如，在书写高密度点阵列时，可以适当降低曝光剂量，以抵消邻近效应的影响。

聚焦不良是另一个常见问题。这通常是由电镜的像散或焦距不当引起的。解决这个问题的关键是仔细优化电镜的设置。从低倍镜开始，交替调整焦距和像散，直到能够在1 × 1µm²或更小的视野尺寸下获得清晰图像。此外，还需要注意灯丝电流、合轴和光阑居中等问题。

让我分享一个具体的案例。有一次，我们需要在硅片上书写直径为20 nm的纳米孔阵列。然而，由于邻近效应的影响，实际得到的孔径比预期大了约5 nm。为了解决这个问题，我们首先调整了曝光剂量，将每个孔的曝光时间从100 ms减少到80 ms。然后，我们使用软件对图案进行了补偿，将每个孔的直径在设计时缩小了3 nm。经过这些优化，最终得到了符合要求的纳米孔阵列。

EBL技术正在快速发展。随着半导体制造向更小尺度推进，EBL有望在纳米级集成电路制造中发挥更大作用。然而，EBL技术也面临着挑战，如书写速度慢、设备成本高等问题。未来，我们需要进一步提高EBL的效率和精度，降低成本，以满足日益增长的纳米制造需求。

EBL技术是一门精密的艺术，需要不断实践和优化。作为一名EBL工程师，我深知掌握这些关键参数和解决问题的方法的重要性。希望我的经验分享能对EBL领域的同行有所帮助，共同推动这项技术的发展。
