分享：某井ϕ１０１．６mmG１０５钻杆刺穿原因分析

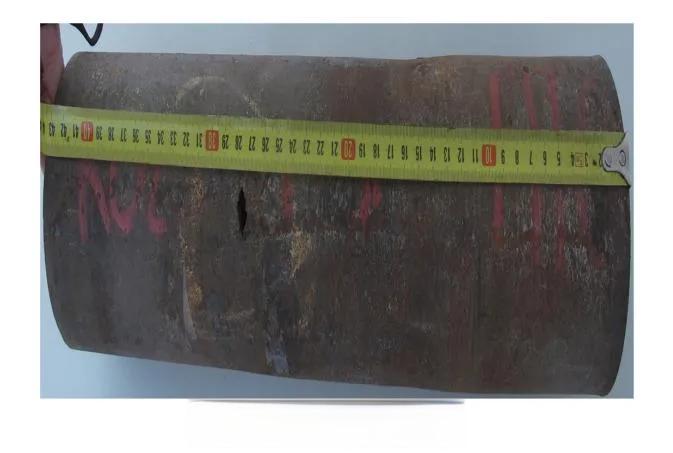

ϕ101.6mm G105钻杆在某井钻井作业中发生刺穿失效事故，引发了业界的广泛关注。通过对失效钻杆的全面分析，我们发现此次事故是由多种因素共同作用导致的。

首先，钻杆的结构特点和使用环境是导致刺穿的重要因素。G105钻杆主要用于深井和超深井钻探，其加厚过渡带区域是应力集中的关键部位。在钻井过程中，钻杆不仅要承受拉、压、扭、弯曲等复杂载荷，还要面对钻井液中的腐蚀介质。这种恶劣的使用环境加速了钻杆的疲劳损伤。

其次，腐蚀疲劳是导致钻杆刺穿的主要原因。失效钻杆的内壁没有防腐涂层，表面存在大量深浅不一的腐蚀坑。在交变载荷的作用下，这些腐蚀坑底部会优先萌生疲劳裂纹。随着裂纹的不断扩展，最终导致钻杆刺穿失效。能谱分析结果显示，钻杆在井下主要受到溶解氧腐蚀，形成了Fe2O3和Fe3O4等氧化腐蚀产物。

第三，加厚过渡带区域的应力集中加剧了腐蚀疲劳过程。有限元分析表明，在复合载荷作用下，加厚过渡带消失区域出现了应力峰值。这种应力集中现象使得该区域的腐蚀坑底部更容易产生疲劳裂纹，并加速裂纹的扩展。

此外，钻井工艺参数也对钻杆的疲劳寿命产生重要影响。例如，较高的钻井转速会增大钻柱的离心力和弯曲应力，增加疲劳失效的风险。在该事故中，失效钻杆的井下转速为120r/min，这可能是导致刺穿的一个重要因素。

基于以上分析，我们提出以下预防措施：

1. 采用内涂层钻杆，有效避免钻杆基体与井下介质的直接接触，提高抗腐蚀疲劳能力。

2. 适当降低钻杆转速，减小钻杆承受的旋转弯曲应力。

3. 加强钻杆的定期检查和维护，特别是加厚过渡带区域的检查。

4. 优化钻井工艺参数，合理控制钻压、转速等关键参数。

5. 对钻井人员进行专业培训，提高安全意识和操作技能。

通过采取这些措施，可以有效降低钻杆刺穿的风险，提高钻井作业的安全性和效率。同时，这也提醒我们，在复杂恶劣的钻井环境中，必须高度重视钻具的选型、使用和维护，确保钻井作业的安全顺利进行。
