开关电源的软开关技术概述

开关电源中的软开关技术正在成为提高电源效率和性能的关键。与传统的硬开关相比，软开关技术通过在开关过程中引入谐振，显著降低了开关损耗和噪声，为电源设计带来了革命性的变化。

硬开关过程中，电压和电流在开关瞬间同时存在，导致明显的重叠和过冲，产生开关噪声。相比之下，软开关技术通过在电路中增加小电感、电容等谐振元件，在开关过程前后引入谐振，消除了电压和电流的重叠。这种技术可以实现零电压开通、零电流关断等状态，大大降低了开关损耗和噪声。

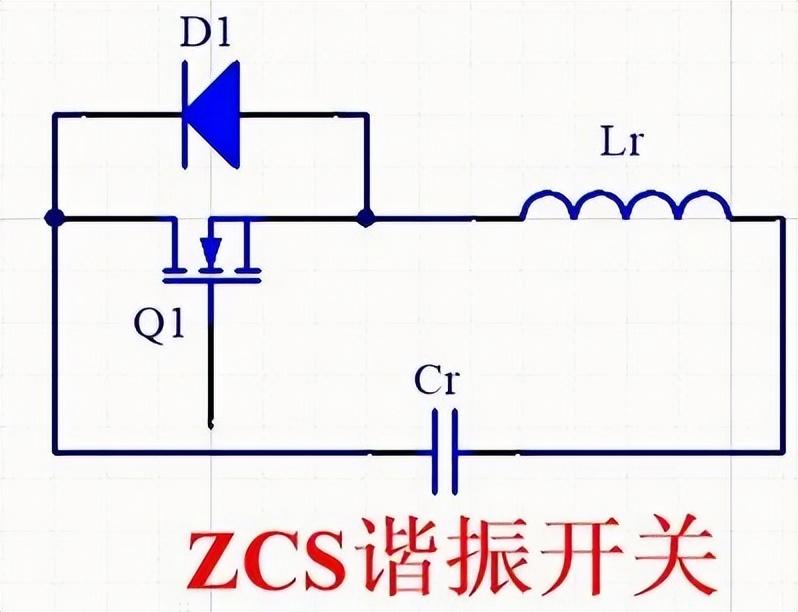

软开关技术主要分为零电压电路和零电流电路两大类。零电压开通是指开关在开通前其两端电压为零，从而不会产生开通损耗和噪声。零电流关断则是指开关在关断前其电流为零，同样不会产生关断损耗和噪声。此外，还有零电压关断和零电流开通等状态，都能有效降低开关损耗。

软开关电路的发展经历了准谐振电路、零开关PWM电路和零转换PWM电路等阶段。其中，准谐振电路是最早出现的软开关电路，其特点是电压或电流的波形为正弦半波。然而，这种电路也存在谐振电压峰值高、谐振电流有效值大等问题。

软开关技术的优势显而易见。首先，它显著提高了电源效率。由于开关损耗大幅降低，软开关电源的效率可以达到95%以上，远高于传统硬开关电源。其次，软开关技术允许使用更高的开关频率，这使得电源体积可以做得更小。例如，采用软开关技术的LLC谐振变换器可以在200kHz以上的频率下工作，大大减小了变压器等磁性元件的体积。

此外，软开关技术还降低了电磁干扰（EMI）。由于开关过程中电压和电流的变化率降低，产生的电磁干扰也随之减少，简化了电源的EMI滤波设计。最后，软开关技术还提高了电源的可靠性。由于开关损耗降低，器件的温升减少，延长了电源的使用寿命。

软开关技术在各种电源应用中都有广泛的应用前景。在数据中心、通信基站等需要高效率、高功率密度电源的场合，软开关技术已经成为首选方案。在消费电子产品中，软开关技术也正在被广泛应用，使得充电器、适配器等电源产品更加小巧轻便。

随着电力电子技术的不断发展，软开关技术也在不断创新。未来，我们可以期待看到更高频率、更高效率、更小体积的软开关电源产品。同时，软开关技术与其他新兴技术的结合，如宽禁带半导体材料的应用，将进一步推动电源技术的进步，为各行各业带来更高效、更可靠的电力解决方案。
