PCB丝印是电路板上不可或缺的重要组成部分，它不仅承载着元器件标识、版本信息等关键内容，更是确保电路板可读性和可维护性的关键。然而，许多工程师往往忽视了丝印设计的重要性，导致电路板在生产、测试和维护过程中遇到诸多不便。本文将详细介绍9种PCB丝印设计方法，帮助你轻松搞定PCB丝印设计。

PCB丝印设计的9个关键技巧

丝印字体的大小和线宽直接影响可读性。根据行业标准，常见的丝印尺寸为35 mil高度和5 mil线宽，或者25 mil高度和5 mil线宽。在选择字体大小时，应根据PCB尺寸和可用空间来决定，同时确保满足可读性要求。

在设计时，必须用丝印标明元器件引脚，这不仅有利于PCB组装和制造，还能方便后续的调试工作。例如，对于P3连接器，应标出4个引脚编号，以便于安装和调试。

建议在丝印中只使用两个方向，以便于阅读。参考指示符的方向应使布局从左到右和从下到上可读，这使得丝印看起来均匀清晰。例如，丝印的读取方向应与芯片的使用方向一致，以减少焊接时反接的概率。

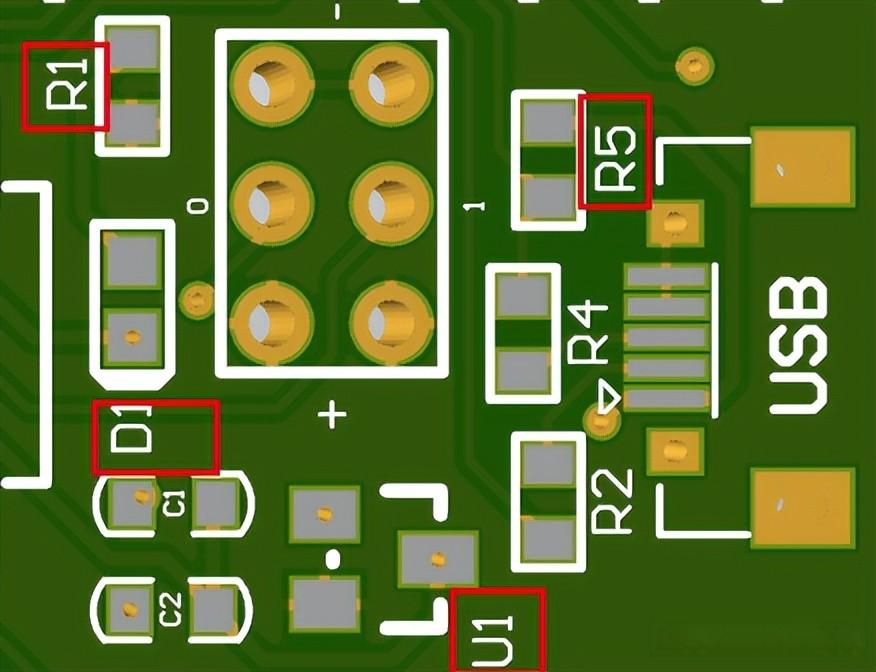

元器件参考标志（位号）应放置在与丝印阅读方向建议的方向相同的方向上。对于水平放置的组件，参考指示符必须在左侧；对于垂直放置的组件，它必须在组件的底部。建议最多放置在两个方向，以方便查看丝印。

在丝印上明确指定功能单元内相同方向的二极管、电解电容器和其他极性部件的元件极性，以减少任何可能的组装错误。正确的极性指示可以避免元件故障。

丝印不应覆盖焊盘或测试点，应保持至少6mil的间距。同时，应避免将丝印放置在高速信号线上，以免影响信号质量。

遵循统一的命名规则，如C代表电容，R代表电阻等，有助于快速识别元器件。同时，应为每个元器件分配唯一的编号，如R101表示第一个功能电路上的第一个电阻。

在设计丝印时，应考虑到制造工艺的限制。例如，丝印线宽应大于等于4mil，字符高度应大于等于25mil，以确保印刷质量。

在关键位置添加注释，解释电路的工作原理、特殊元件的用途、关键信号的含义等。这些注释有助于更深入地理解电路，提高可读性和可维护性。

PCB丝印设计的关键在于平衡信息量、可读性和制造可行性。在设计时，应优先考虑最重要的信息，如元器件标识、极性指示等，同时确保丝印清晰、易于阅读。此外，还应考虑到制造过程中的限制，如丝印与焊盘的间距、字符大小等。

通过遵循上述9种设计方法，可以显著提高PCB的可读性和可维护性，为后续的生产、测试和维护工作提供便利。记住，良好的丝印设计不仅能提高工作效率，还能减少潜在的错误和故障，是PCB设计中不可或缺的一环。
