解析钢结构厂房的支撑类型

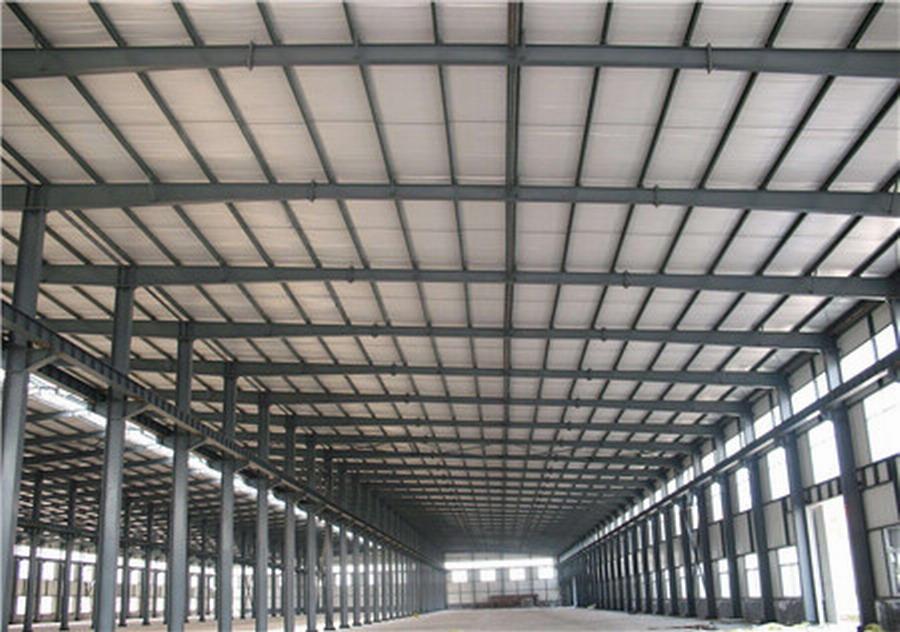

在广东省某工业园区内，一座现代化的钢结构厂房拔地而起。这座厂房占地10000平方米，总高度12米，跨度30米，长度100米。它的设计和施工充分体现了钢结构厂房的优势：施工速度快、自重轻、抗震性能好、环保等。然而，在这些优势背后，是精心设计的支撑系统在默默发挥作用，确保整个结构的安全稳定。

钢结构厂房支撑系统设计原则

支撑系统是钢结构厂房的“骨骼”，其设计原则主要包括：

1. 空间工作：支撑系统应确保厂房结构在三维空间内稳定工作。

2. 整体刚度：提高厂房的整体刚度，使其能够承受和传递纵向水平力。

3. 变形控制：防止杆件产生过大的变形，避免压杆失稳。

4. 温度适应：合理布置支撑，以适应温度变化引起的结构变形。

5. 抗震性能：保证厂房在地震作用下的安全性。

柱间支撑系统布置

在这座厂房中，柱间支撑系统是支撑设计的核心。根据设计要求，厂房被划分为两个温度区段，每个区段长度为50米。在每个区段的中部，设置了一道下段柱支撑。这种布置方式既保证了厂房的纵向刚度，又避免了过大的温度应力。

柱间支撑采用交叉支撑形式，由直径40毫米的圆钢制成。支撑的一端与柱子焊接，另一端通过连接板与柱子连接。这种设计能够有效传递水平力，防止柱子在水平方向上发生位移。

屋盖支撑系统设计

屋盖支撑系统主要由屋架垂直支撑和水平系杆组成。在本案例中，屋架垂直支撑采用双角钢交叉支撑，间距为10米。这种设计能够有效防止屋架在垂直方向上的位移，同时保证屋盖的整体稳定性。

水平系杆则采用直径20毫米的圆钢，沿屋架下弦布置。它不仅能够传递水平力，还能保证屋架在施工和使用过程中的稳定性。

吊车梁系统安装要点

考虑到厂房内设有两台10吨桥式吊车，设计中特别加强了吊车梁系统。吊车梁采用H型钢，通过高强螺栓与柱子连接。在安装过程中，施工人员严格按照规范从柱间支撑跨开始安装，确保吊车梁的安装不会影响柱子的垂直度。

特别值得注意的是，对于端部截面误差较大的吊车梁底部，施工人员配上了调整垫板。这种做法不仅保证了吊车梁的安装精度，还为后续的调整提供了便利。

支撑系统协同工作确保安全

这座钢结构厂房的支撑系统设计充分考虑了各种因素，包括厂房的跨度、高度、温度区段长度以及吊车的设置。通过合理布置柱间支撑、屋盖支撑和吊车梁系统，整个厂房形成了一个稳定的空间结构体系。这种设计不仅保证了厂房在正常使用条件下的安全性，还能够有效应对地震等极端情况。

钢结构厂房的支撑系统设计是一个复杂而精细的过程。它需要设计师综合考虑多种因素，精心布置每一种支撑，以确保整个结构的安全稳定。这座厂房的成功案例，正是这种精心设计的最好证明。
