SMT焊锡膏印刷问题与贴片质量分析

在一家电子制造工厂的SMT生产线上，工程师们遇到了一个棘手的问题：一批刚印刷完焊锡膏的PCB板上出现了明显的焊锡膏拉尖现象。这种现象不仅影响了后续的贴片质量，还可能导致短路等严重问题。工程师们立即停下了生产线，开始仔细分析问题的原因。

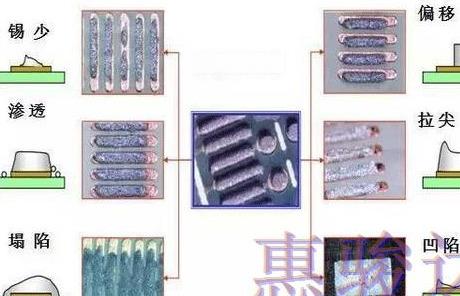

焊锡膏拉尖，是指在PCB板上印刷的焊锡膏呈现出尖锐的形状 ，而不是理想的平滑表面。这种现象通常发生在焊点间距较小的区域，可能会导致相邻焊点之间的短路。那么，是什么原因导致了这个问题呢？

首先，工程师们检查了钢网的开孔情况。他们发现， 某些区域的钢网开孔不够光滑 ，这可能是导致焊锡膏拉尖的一个原因。钢网的开孔质量直接影响焊锡膏的印刷效果，不光滑的开孔边缘会在印刷过程中产生额外的阻力，导致焊锡膏无法均匀铺展。

其次，他们检查了焊锡膏的品质。经过测试， 发现这批焊锡膏的黏度略高于正常值 。黏度过高的焊锡膏在印刷时更容易产生拉尖现象，因为高黏度会增加焊锡膏从钢网孔中挤出时的阻力。

此外，工程师们还注意到，印刷机的脱模速度设置可能存在问题。 脱模速度过快或过慢都可能导致焊锡膏无法正确成型 。过快的脱模速度会使焊锡膏来不及完全填充钢网孔，而过慢则可能导致焊锡膏黏附在钢网上，无法完全转移到PCB板上。

针对这些问题，工程师们采取了一系列措施：

1. 更换新的钢网，并确保所有开孔都经过精细打磨 ，以保证表面光滑。

2. 调整焊锡膏的配方，适当降低黏度，使其更适合当前的印刷条件。

3. 重新校准印刷机的脱模速度，找到最佳的平衡点。

4. 加强对印刷过程的监控，确保焊锡膏的印刷厚度均匀一致。

经过这些改进，焊锡膏拉尖的问题得到了显著改善。但工程师们并没有就此止步，他们进一步优化了整个SMT生产线的工艺流程，包括调整预热和回流焊的温度曲线，以确保焊锡膏能够充分熔化并形成良好的焊点。

这个案例展示了SMT生产中焊锡膏印刷问题的复杂性，以及解决这些问题需要的系统性思维。从钢网质量到焊锡膏配方，再到印刷机参数设置，每一个环节都可能影响最终的贴片质量。只有全面考虑这些因素，并不断优化工艺，才能确保SMT生产线的高效稳定运行。
