飞机的肌肉——液压系统,四两拨千斤

发布时间:2024-09-03

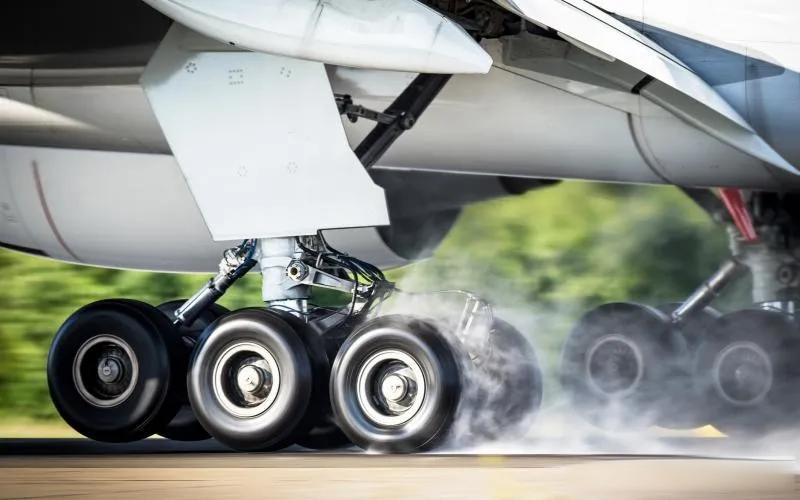

飞机的液压系统堪称其“肌肉”,它赋予了这个庞然大物以惊人的力量和灵活性。想象一下,收放一架大型飞机的起落架需要超过1000千牛的力量,而一个成年男子的肌肉力量通常仅为0.5千牛。如果仅靠人力,需要2000多人齐心协力才能完成这项任务。然而,飞机的液压系统却能轻松实现这一壮举,真正做到了“四两拨千斤”。

液压系统的工作原理源于17世纪法国科学家帕斯卡的发现:在一个密闭容器中,对液体的一部分施加压力,液体可以将这个压力不变地传到容器的每一点。基于这一原理,液压系统通过加压流体将力量从一个位置传递到另一个位置。当液体在不同截面积的管道中流动时,可以实现力量的放大或缩小,从而达到控制和驱动各种部件的目的。

飞机的液压系统通常由泵、管道、作动器、储液箱和阀门等组成。泵为液体加压,管道将加压液体输送到各个需要液压的部件,作动器则将液压能转换为机械能,驱动飞机的各种操纵面和设备。例如,飞机的升降舵、方向舵和副翼上都有作动筒,用于推动这些操纵面的转动;刹车系统中也有作动筒,通过推杆将刹车片和固定轮盘压在一起,产生摩擦力使飞机减速。

以A320飞机为例,它配备了三个独立的液压系统:绿色、黄色和蓝色系统。每个系统都有自己的动力源和辅助电源,确保在各种情况下都能提供足够的液压动力。例如,绿色系统的正常电源是EDP1(发动机驱动泵),辅助电源是PTU(动力传输装置)。这种冗余设计大大提高了系统的可靠性。

液压系统的维护至关重要,尤其是放气操作。当更换液压部件或管路时,系统中可能会进入空气,导致液压泵低压灯亮或部件作动异响。例如,某航空公司曾遇到过三次因更换液压管路后出现的瞬时低压灯亮事件。波音公司建议,在更换EDP液压管后,应完成相应的放气操作,如设置停留刹车、启动相应系统的发动机、关断EMDP、操纵副翼和扰流板全行程10次等步骤,以确保系统中没有空气残留。

液压系统的可靠运行对飞机安全至关重要。它不仅控制着飞机的飞行姿态,还负责起落架的收放、刹车等关键操作。因此,飞机上为液压系统设置了多重防护措施。例如,大型飞机通常由两台发动机驱动的主液压泵提供动力,还配备了电力驱动的交流电动泵作为备用。在极端情况下,甚至可以使用空气冲压涡轮为液压系统提供动力,确保飞机能够安全着陆。

总的来说,飞机的液压系统是其不可或缺的“肌肉”,它将飞行员的微小操作转化为巨大的力量,使飞机能够在天空中自由翱翔。通过精心设计和严格维护,这个看似简单的液体传动系统成为了现代航空技术的基石,彰显了人类智慧的结晶。
