【技术】PWM的基本原理及生成方法

脉冲宽度调制（PWM）是一种广泛应用于电子和控制领域的关键技术。它通过调节脉冲信号的宽度来模拟连续变化的电压或电流，从而实现对模拟电路的数字控制。PWM技术不仅结构简单、易于实现，而且具有出色的抗干扰能力和高效率，使其在从测量、通信到功率控制与变换的众多领域中发挥着重要作用。

PWM的基本原理是通过改变脉冲序列中高电平（或低电平）持续的时间来模拟不同的电压值。例如，如果一个PWM信号的周期为1ms，高电平持续时间为0.5ms，那么它的频率为1kHz，占空比为50%。通过调整占空比，可以模拟出从0V到最大电压之间的任意电压值。这种技术的核心在于“冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同”的原理。这意味着，尽管PWM信号在微观上是断续的，但在宏观上却可以等效于连续变化的模拟信号。

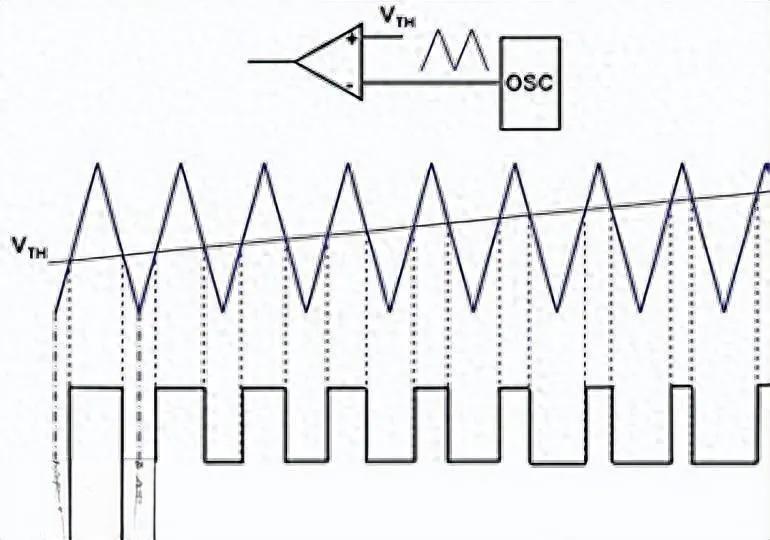

PWM信号的生成方法多种多样。最简单的方法是使用波形发生器直接产生所需的PWM波形。然而，这种方法在实际应用中并不常见，因为专门购买一个波形发生器来产生PWM信号往往成本过高。更常用的方法是利用微控制器或专用PWM芯片来生成PWM信号。例如，许多现代单片机都内置了PWM功能，可以通过编程来灵活控制PWM的频率和占空比。此外，可编程逻辑器件（如FPGA）也可以通过编写特定的程序来产生精确的PWM信号。

PWM技术在实际应用中展现出强大的功能和灵活性。一个典型的例子是LED呼吸灯的实现。通过动态调整PWM信号的占空比，可以模拟出LED亮度从暗到亮、再从亮到暗的渐变效果。另一个重要的应用是在直流电机调速中。通过改变PWM信号的占空比，可以精确控制电机的转速。例如，如果将PWM信号的占空比从25%增加到75%，电机的转速将相应地从慢速变为快速。

PWM技术的优势不仅体现在其灵活性和精确控制能力上，还在于其出色的抗干扰性能。由于PWM信号本质上是数字信号，只有在足够强的噪声才能改变其状态，因此在传输过程中不易受到干扰。此外，PWM技术还可以显著降低系统的成本和功耗。许多微控制器和DSP已经在芯片上集成了PWM控制器，这使得数字控制的实现变得更加容易。

尽管PWM技术具有诸多优点，但在实际应用中也需要注意一些问题。例如，在使用PWM信号驱动LED时，如果频率过低（如低于46Hz），人眼可能会察觉到明显的闪烁。这是因为人眼存在“视觉暂留”效应，使得我们无法察觉到高速闪烁的光源。因此，在设计PWM驱动电路时，需要根据具体应用选择合适的频率，以确保最佳的视觉效果。

总的来说，PWM技术作为一种将数字信号转换为模拟信号的有效方法，在现代电子系统中扮演着不可或缺的角色。它不仅简化了电路设计，提高了系统的抗干扰能力，还为工程师们提供了一种精确控制模拟信号的有力工具。随着电子技术的不断发展，PWM技术的应用范围还将继续扩大，为我们的日常生活带来更多便利和创新。
