机械加工如何小白变大咖，铣床夹具设计要点，你掌握了吗？

作为一名机械加工新手，我曾经在铣床夹具设计上犯过不少错误。从最初的盲目自信到后来的不断学习和改进，我逐渐掌握了一些关键的设计要点。今天，我想分享一些我在铣床夹具设计中学到的经验，希望能帮助更多像我一样的新手少走弯路。

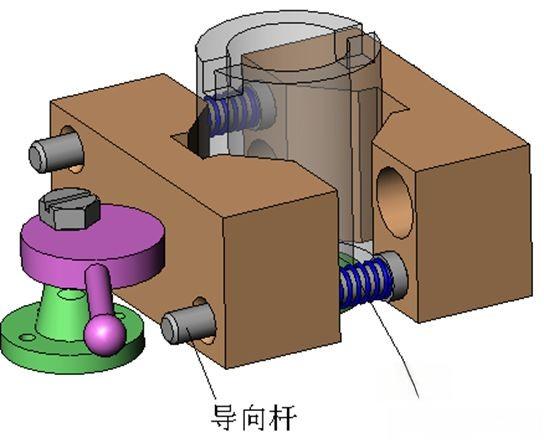

夹具设计首要考虑定位稳定性

在设计铣床夹具时，首要考虑的是工件的定位稳定性。夹具必须能够可靠地固定工件，确保在加工过程中不会发生位移。这不仅关系到加工精度，还直接影响到生产效率和安全性。

一个常见的错误是忽视了夹紧力的均匀分布。如果夹紧力分布不均，可能会导致工件变形或局部受力过大。解决这个问题的关键是合理设计夹紧点的位置和数量，确保夹紧力均匀分布在整个工件上。

夹具结构应兼顾刚度与稳定性

铣床夹具的结构设计直接影响其刚度和稳定性。一个常见的错误是忽视了夹具体的高度和宽度比。为了提高夹具的稳定性，夹具体的高度与宽度比应控制在1～1.25之间。这样可以降低夹具的重心，使工件加工表面尽量靠近工作台面，减少振动。

此外，合理设置加强筋和耳座也是提高夹具刚度的重要手段。如果夹具体较宽，可以在同一侧设置两个与铣床工作台T形槽等距的耳座。对于重型铣床夹具，还应在两端设置吊装孔或吊环，方便搬运。

定向键与对刀装置的重要性

定向键和对刀装置是铣床夹具中不可或缺的组成部分。定向键用于确定夹具在机床上的正确位置，同时还能承受部分切削扭矩，增加夹具的稳定性。对刀装置则用于确定夹具和刀具的相对位置，确保加工精度。

一个常见的错误是忽视了对刀装置的精度要求。对刀装置的结构形式应根据加工表面的形状来确定，其位置应便于使用塞尺对刀，且不妨碍工件装卸。使用标准化的对刀块和塞尺可以提高对刀精度，减少加工误差。

避免设计中的常见误区

除了上述要点，新手在设计铣床夹具时还应注意避免一些常见误区：

1. 设计过薄的墙壁：这会降低材料的刚度，增加加工期间的振动。应保持适当的壁厚，避免过度减薄。

2. 设计无法加工的特征：例如弯曲孔。如果确实需要此类特征，可以考虑使用放电加工（EDM）等其他加工方法。

3. 过度使用公差：并非所有表面都需要严格的公差。应根据实际需要合理设置公差，避免不必要的加工成本。

4. 设计过深的空洞：这可能导致工具无法到达要铣削的表面。应逐步降低端铣刀，或使用足够大的切削刀具。

5. 设计没有半径的内角：数控铣削工具无法铣削出锐利的内角。应在设计中加入适当的拐角半径，以适应加工工具的限制。

通过不断学习和实践，我逐渐掌握了铣床夹具设计的关键要点。希望这些经验能够帮助更多新手避免常见的设计错误，提高加工质量和效率。记住，好的夹具设计不仅关乎技术，更是一种艺术。它需要我们在实践中不断探索和改进，才能真正掌握其中的精髓。
