《极简图解半导体技术基本原理》复杂的半导体技术直观呈现

半导体技术是现代电子工业的基石，但其工作原理和制造过程对普通人来说往往显得神秘而复杂。让我们通过一个简单的类比，来揭开半导体技术的神秘面纱。

想象一下，一个MOS管就像一个精密的水龙头。在这个“水龙头”中，P型硅材料相当于一个充满正电荷的水池，而N型硅材料则是两个充满负电荷的水槽。当我们在中间的“水阀”（栅极）上施加电压时，就会在P型材料中形成一个导电的“水道”，让电子（负电荷）从一个N型区域（源极）流向另一个N型区域（漏极）。这个过程就像是打开了水龙头，让水流通过一样简单。

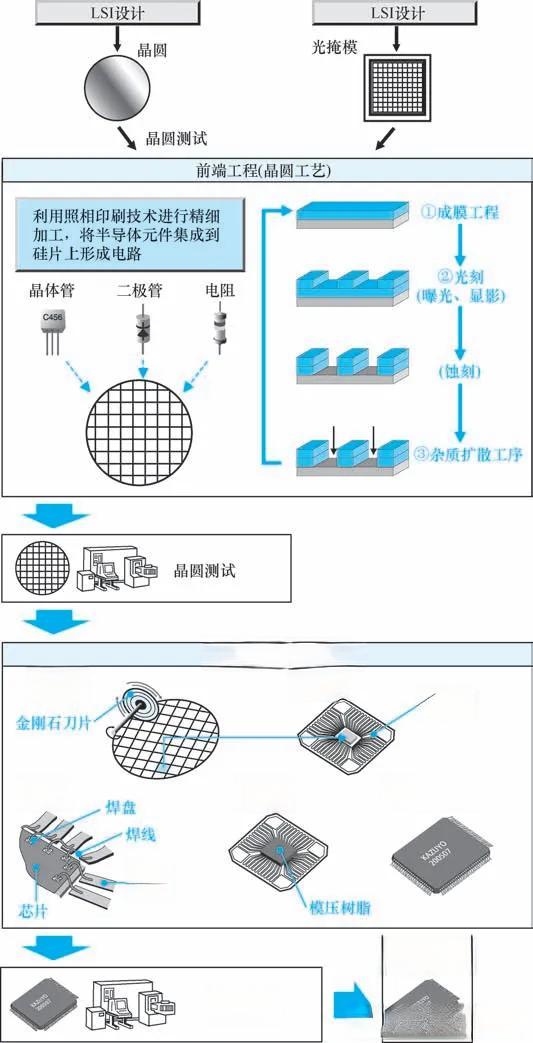

然而，制造这样一个精密的“水龙头”却是一项极其复杂的工程。半导体制造过程可以分为前端工程和后端工程两个阶段。前端工程主要包括清洗、成膜、光刻和杂质扩散等步骤。这些步骤就像是在一张白纸上反复绘制和修改图案，最终形成复杂的电路结构。而后端工程则负责将这些微小的电路封装起来，制成我们日常使用的芯片。

在这些步骤中，决定晶体管尺寸极限的关键是曝光技术。曝光技术就像是用光在硅片上绘制图案的过程。为了实现更小的晶体管尺寸，工程师们不断追求更短波长的光源。从最初的可见光，到现在的深紫外光，甚至极紫外光（EUV），每一次技术突破都推动了芯片性能的大幅提升。

以ArF液浸湿式曝光技术为例，它就像是在镜头和硅片之间加了一层特殊的“放大镜”，使得原本无法实现的微小图案变得可能。这种技术使得65nm工艺制程的寿命延长到了40nm左右，极大地推动了半导体技术的发展。

半导体技术的进步不仅体现在制造工艺上，更深刻地改变了我们的生活方式。从智能手机到超级计算机，从电动汽车到人工智能，无处不见半导体的身影。随着摩尔定律的持续演进，我们可以期待未来会有更小、更快、更智能的芯片问世，为人类社会带来更多的可能性。

尽管半导体技术的发展面临着诸多挑战，如物理极限的逼近和成本的增加，但创新的脚步从未停止。从三维堆叠技术到新型材料的应用，工程师们正在探索各种可能性，以延续半导体技术的辉煌。在这个过程中，我们每个人都有机会成为这场技术革命的见证者和受益者。
