公称压力、工作压力、设计压力、试验压力的区别都在这了

在管道系统设计中，公称压力、工作压力、设计压力和试验压力是四个至关重要的概念。它们不仅定义了管道系统的性能参数，更是确保系统安全运行的关键因素。让我们一起来看看这四个压力概念的区别和联系。

公称压力（PN）是一个与管道系统部件耐压能力相关的参考数值。它表示管道元件在基准温度下的耐压强度，通常用兆帕（MPa）表示。例如，公称压力为1.0MPa的管道元件，在20℃时能够承受的最大压力为1.0MPa。公称压力主要用于设计和选型，是管道系统中一个重要的参考指标。

工作压力（Pt）是指管道系统在正常运行条件下所承受的压力。它由系统计算得出，反映了管道在实际使用中的压力水平。例如，如果一个管道系统的工作压力为10MPa，那么在正常运行时，管道内介质的压力不应超过10MPa。工作压力是管道系统设计和操作的重要依据。

设计压力（Pe）是指管道系统在最不利工况下可能承受的最大压力。它通常高于工作压力，以确保系统在极端情况下仍能安全运行。设计压力的确定需要考虑多种因素，如介质的最高工作温度、系统可能出现的瞬时压力等。例如，如果工作压力为10MPa，考虑到可能出现的水锤效应，设计压力可能设定为15MPa。

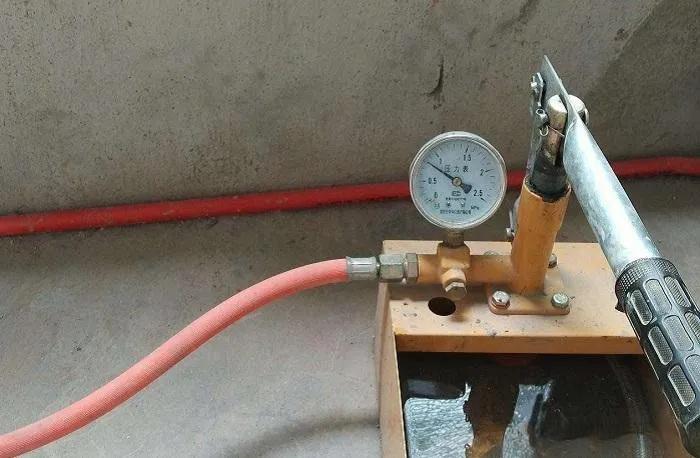

试验压力（Ps）是管道系统在出厂前进行耐压强度和气密性试验时所施加的压力。试验压力通常高于设计压力，以验证管道系统的强度和密封性能。例如，如果设计压力为15MPa，那么试验压力可能设定为22.5MPa（设计压力的1.5倍）。

这四个压力概念之间的关系可以概括为：试验压力 > 设计压力 > 工作压力 > 公称压力。这种层次关系确保了管道系统在各种工况下都能安全可靠地运行。例如，一个公称压力为1.0MPa的管道元件，其工作压力可能为0.8MPa，设计压力为1.2MPa，而试验压力则可能达到1.5MPa。

在实际应用中，这些压力参数的选择和匹配至关重要。以一个化工厂的管道系统为例，如果设计压力设定过低，可能导致系统在极端工况下失效；而如果试验压力设定过高，则可能造成不必要的成本增加。因此，工程师需要根据具体的应用场景和安全要求，合理选择这些压力参数。

总的来说，公称压力、工作压力、设计压力和试验压力是管道系统设计中不可或缺的四个概念。它们之间既相互关联又各有侧重，共同构成了确保管道系统安全运行的基石。在实际工程设计中，正确理解和应用这些压力概念，对于提高系统安全性、延长使用寿命具有重要意义。
