交流接触器之间的互锁是哪一根线起到了互锁的作用？

在电气控制系统中，交流接触器的互锁机制是确保电路安全运行的关键。那么，究竟是哪一根线起到了互锁的作用呢？让我们通过一个具体的例子来一探究竟。

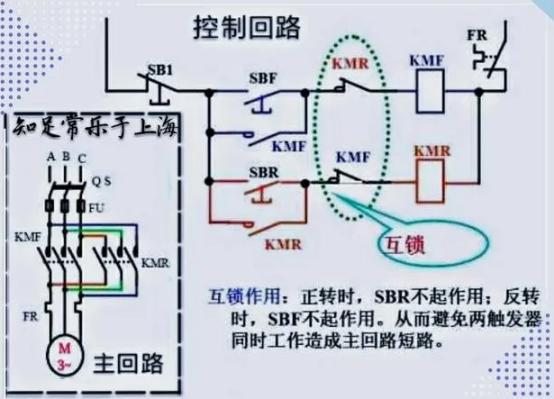

假设我们有一个需要正反转控制的电动机。为了实现这一功能，我们使用了两个交流接触器KM1和KM2，分别控制电动机的正转和反转。这两个接触器的常闭触点（KM1-5和KM2-5）就是实现互锁的关键所在。

当需要电动机正转时，我们按下正转按钮SB2。此时，KM1接触器的线圈得电吸合。KM1的常开触点KM1-1闭合，形成自锁，确保在按钮SB2释放后，KM1线圈依然保持通电状态。同时，KM1的常开主触点KM1-2至KM1-4闭合，电动机M获得电源并按正转方向运行。

关键在于， KM1的常闭触点KM1-5断开，切断了KM2接触器线圈的电流通路。 这就意味着，当KM1通电工作时，KM2无论如何都无法通电。这种相互制约的关系，就是所谓的互锁。

同理，当需要电动机反转时，我们首先按下停止按钮SB1，使KM1线圈断电释放，电动机M停止运行。然后按下反转按钮SB3，KM2接触器的线圈得电吸合。此时，KM2的常开触点KM2-1闭合，形成自锁。同时，KM2的常开主触点KM2-2至KM2-4闭合，电动机M获得电源并按反转方向运行。同样，KM2的常闭触点KM2-5断开，切断了KM1接触器线圈的电流通路，确保了KM1和KM2不会同时通电。

在这个例子中，起到互锁作用的就是KM1的常闭触点KM1-5和KM2的常闭触点KM2-5。这两个触点串联在对方的控制电路中，形成了电气互锁。正是这根看似简单的互锁线，确保了在任何情况下，KM1和KM2都不会同时通电，从而避免了可能的电气冲突和电动机损坏。

互锁机制的重要性不言而喻。它不仅提高了电路的安全性，还简化了操作流程。在实际应用中，我们还可以通过复式按钮实现机械互锁，进一步增强系统的可靠性。这种双重互锁设计，无论是电气上还是机械上，都确保了正转和反转接触器不会同时闭合，大大提高了电路的安全性和可靠性。

总之，在交流接触器的互锁机制中，起到关键作用的就是那些串联在对方控制电路中的常闭触点。正是这些看似简单的互锁线，为我们的电气控制系统筑起了一道安全屏障，确保了设备的稳定运行和操作人员的安全。
